Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Karar: | 10 bit | Sinyal Seviyesi: | <380mVp-p |
|---|---|---|---|
| Standart SM dalga boyu: | 1310nm, 1550nm | CWDM dalga boyu: | ITU-T'ye göre 1270~1610nm, 20nm ızgara |
| Boyutlar (UxGxY): | 58x21x20mm | Çalışma sıcaklığı: | 0°C - 70°C (32°F - 158°F) |

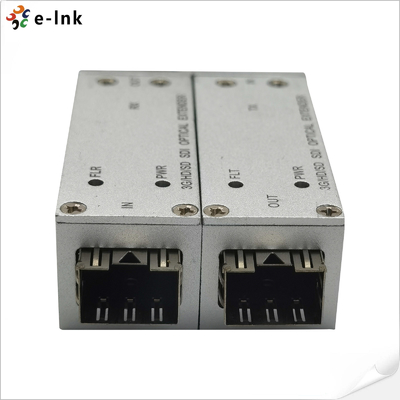

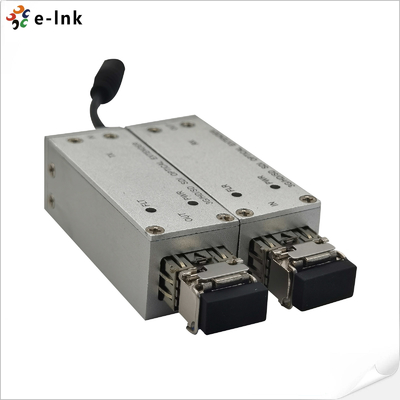

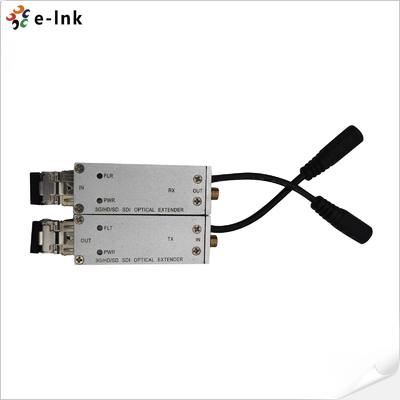

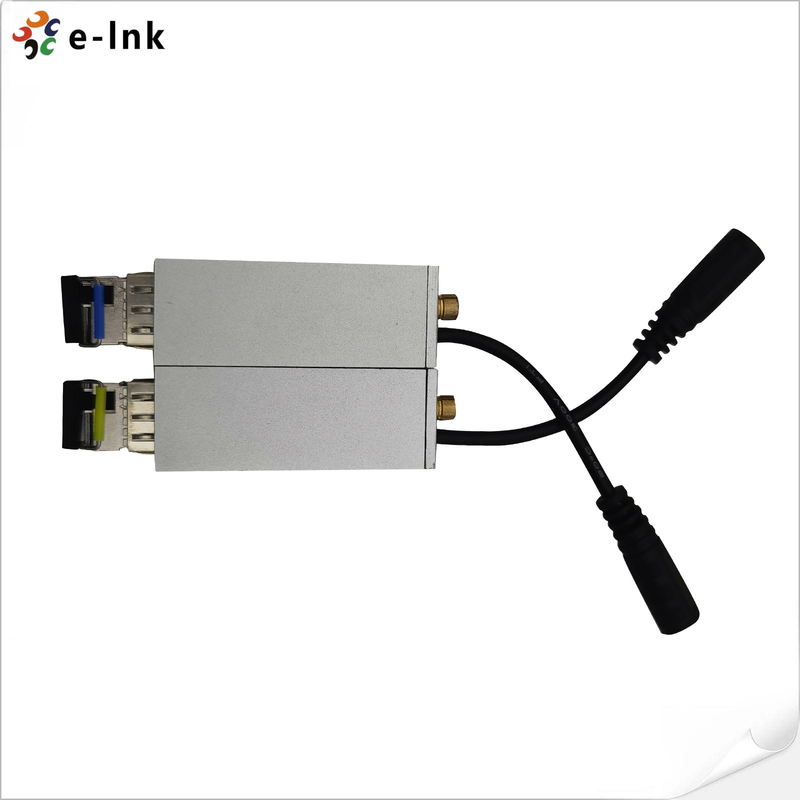

SMB 3G/HD/SD-SDI Optik Mikro Genişletici
SDI Video SFP Modülü Avantajlar
3G-SDI/HD-SDI/SD-SDI sinyali otomatik tanıma, el seçimi gerekmez
120 km'ye kadar iletim mesafesi
CWDM teknolojisi, tek bir fiber üzerinden 16 (18) kanala kadar iletişime izin verir.
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N ile uyumlu
DVB-ASI (EN50083-9) ile uyumlu
LED durumunun uygun talimatı.
PCB kartı çevre dostudur (Pb içermez)
Düzgün ve güvenilir sinyal iletimini sağlamak için çok katmanlı tasarımlı PCB kartı
SDI Video SFP Modülü Teknik Endeksler
| SDI Girişi | |
| Video standardı | SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M |
| Sinyal standardı | SD-SDI ((270 Mbps), HD-SDI ((1.485 Gbps), 3G-SDI ((2.97 Gbps) |
| İmpedans | 75Ω |
| Bağlantı | Küçük ve orta işletmeler |
| SDI çıkışı | |
| Sinyal seviyesi | 800mVp-p±10% |
| Yükseliş/Yükseliş süresi | < 0,8ns |
| HD-SDI Jitter | < 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz |
| SDI Jitter | < 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz |
| İmpedans | 75Ω |
| Bağlantı | Küçük ve orta işletmeler |
| Optik Arayüz | |
| SFP | Simplex LC, 3,125Gbps. ≤120km iletim mesafesi |
| Standart SM dalga boyu | 1310nm, 1550nm. |
| CWDM dalga boyu | ITU-T'ye göre 1270~1610nm, 20nm ızgara |
| Sıcaklık aralığı | 0 ~ 70 ̊C |
| Elektrikli | |
| Güç | 5VDC, 1A |
| Tüketim | <5W |
| LED gösterge | |
| FLT | Fiber bağlantı durumu (İletici) |
| FLR | Fiber bağlantı durumu (Alıcı) |
| PWR | Güç durumu |
| Mekanik | |
| Boyutlar (LxWxH) | 58 x 21 x 20 mm |
| Ağırlık | 100g/çifte |
| Kaplama | Alüminyum kasa |
| Montaj Seçenekleri | Masaüstü |
Endüstriyel Ethernet Medya DönüştürücüGenel bakış
LNK-M3G-SMB1V-20 Serisi 3G-SDI/HD-SDI/SD-SDI mikro uzatıcı fiber optik iletim sistemi, bir 3G-SDI, HD-SDI,SD-SDI yüksek çözünürlüklü dijital video veya bir tek mod veya SMPTE424M'yi destekleyen multimod lif yoluyla bir DVB-ASI akışı, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) standartları.SDI mikro uzatıcı serisi düşük güç tüketimi ile 5V güç kaynağı kullanır.
Sipariş Verme Bilgisi
| Model | Açıklama |
| LNK-M3G-SMB1V-20 | SMB 3G/HD/SD-SDI Optik Mikro Genişletici, 1310/1550nm, Simplex LC, Tek Mod, İletici ve Alıcı dahil olmak üzere 20KM, çiftler tarafından kullanılır |
