Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| SDI Girişi: | Girdi numarası: 4 | Optik: | Tip: Tek mod |
|---|---|---|---|
| İletim Mesafesi: | 20km (Diğer mesafe İsteğe bağlı) | Güç girişi: | 1A@12VDC |
| SDI Çıkışı: | Sinyal seviyesi: 800mV nominal | Çalışma sıcaklığı: | -10°C～＋55°C |

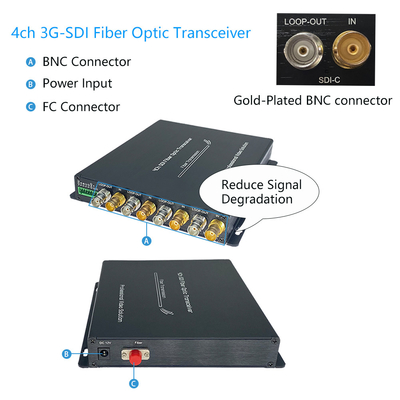

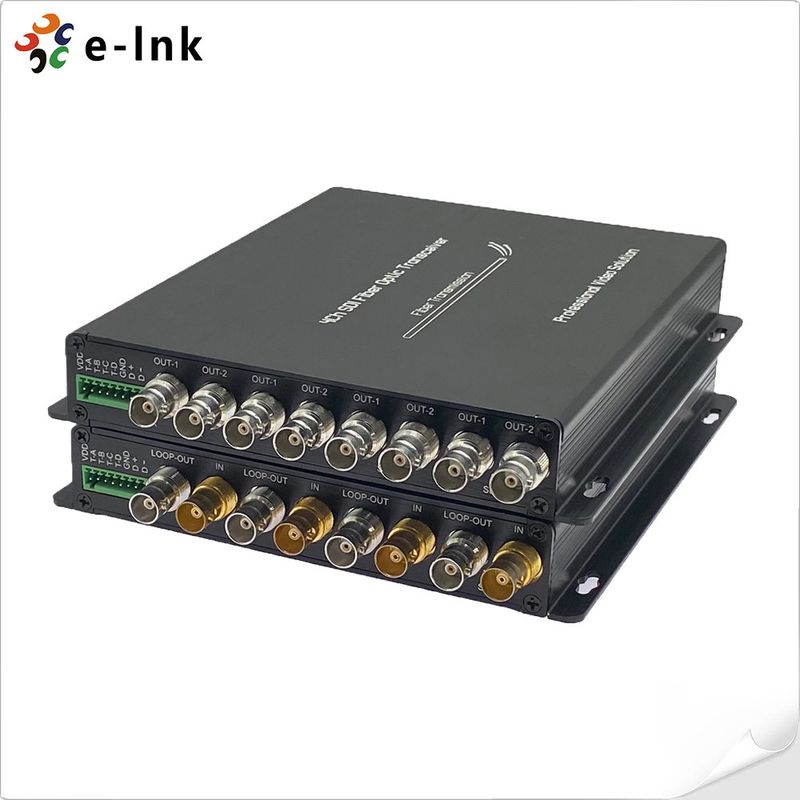

Dört kanallı 3G-SDIFiber dönüştürücü with RS485 & Tally
SDI Video SFP Modülü Avantajlar

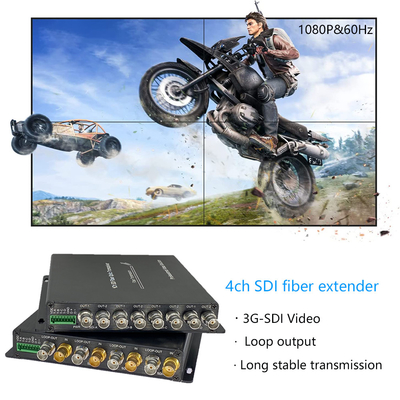

4 kanallı 3G/HD-SDI video aktarımı optik fiber üzerinden
Sinyal bütünlüğünü sağlamak için otomatik kablo eşitleme
Otomatik geri dönüş 270Mbit/s - 1.48Gbit/s-3Gbit/s
3G / HD-SDI kamera sistemleriyle doğrudan uyumlu ve 4Ch Loop çıkışını destekler
20 km'ye kadar uzunluğa ulaşan bir transmisyon (Diğer mesafeler İsteğe bağlı)
4Ch Tally'yi destekliyor
- Tam dijital sıkıştırılmayan yayın seviyesinde iletim;
1Ch geriye dönük RS485 ve 4Ch Tally'yi destekle.
SDI Video SFP Modülü Teknik Endeksler
| SDI Girişi | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI ve Telecom/Datacom |
| 270Mbit/s - 1.48Gbit/s 3Gbit/s | |
| Girdi numarası: 4 | |
| Yansıma kaybı: >15DB | |
| Denge: 0-150m @3Gb/s | |
| Bağlantı: BNC | |
| Optik | Kanal: 1 |
| Tip: Tek mod | |
| İletişim mesafesi: 20km (Diğer mesafeler İsteğe bağlı) | |
| Yansıma kaybı: > 15dB | |
| Dithering: < 0.2UI | |
| Bağlantı: FC/UPC (SC, LC, ST isteğe bağlı) | |
| SDI çıkışı | Çıkış numarası:4 |
| Sinyal seviyesi: 800mV nominal | |
| Yükselme/yükselme süresi: 200ps göstergesi | |
| Aşınma: %10'luk genişlik | |
| Yansıma kaybı: >15dB | |
| Dithering: < 0.2UI | |
| Bağlantı: 75Ω BNC | |
| Veriler | 1Ch RS-485 (tam/yarım dupleks) ve NRZ, RZI ve Manchester'ı destekler |
| RS485 için en fazla 57600bps | |
| Bağlantı: Endüstriyel standart vida terminal | |
| 4Ch Toplam: A, B, C, D |
Endüstriyel Ethernet Medya DönüştürücüGenel bakış

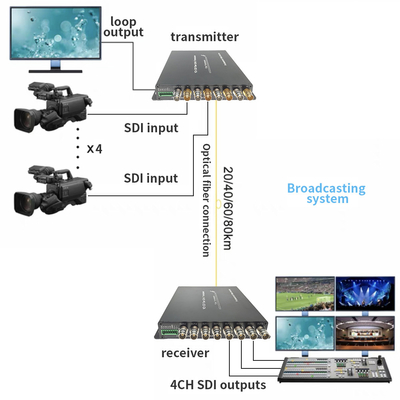

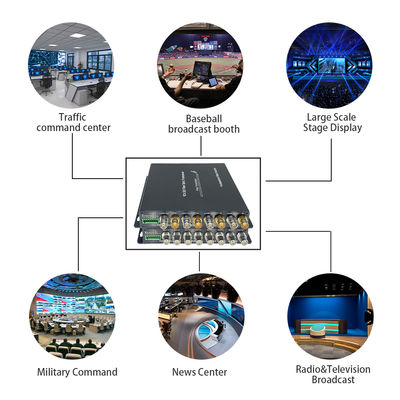

LNK-3GSDI-4V1DT Serisi, 4 kanallı HD/3G-SDI standart yüksek çözünürlüklü video sinyali ve tek fiber optik kablo üzerinden ileten RS485 ve Tally sinyali destekler.E-link 3G-SDI Video over Fiber Converters, 1080P 3G-SDI sinyali için bir verici ve bir alıcı içerirE-link 3G-SDI Fiber Converters, tek bir optik fiber üzerinden 4-Ch 3G-SDI Video sinyali iletebilir ve Loop çıkışını, 4Ch Tally'yi ve RS485'i geriye doğru destekler.Video kalitesi sıkıştırılmamış yayın seviyesindedir.Yayın alanında yaygın olarak kullanılmaktadır.
Sipariş Verme Bilgisi
| LNK-HDSDI-4V1D4T | 4-Ch HD-SDI Video Loop çıkışı ile + 1Ch geriye RS485 + 4Ch Tally, SM 20km, FC, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
| LNK-3GSDI-4V1D4T | 4-Ch 3G-SDI Video Loop çıkışı + geriye RS485 + 4Ch Tally, SM 20km, FC, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
