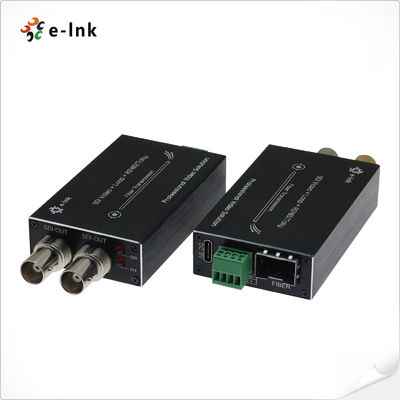

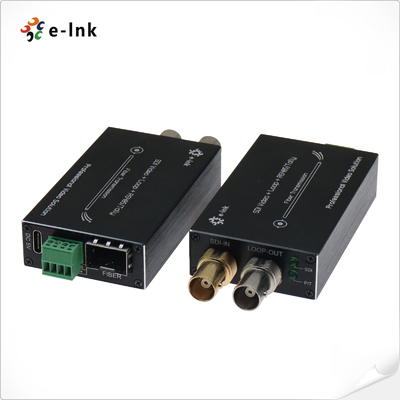

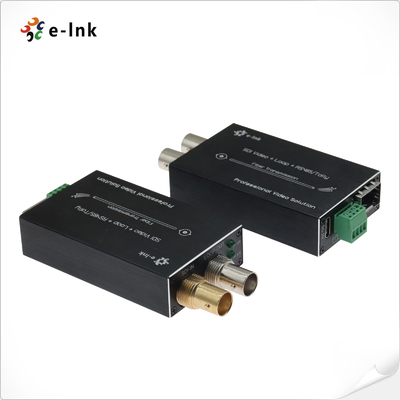

Mini-tip 3G-SDI - Fiber Çevirici, Tally & Ters RS485 ile
Genel Bakış
Mini 3G/HD-SDI fiber çevirici, optik fiber üzerinden 1 kanal 3G/HD-SDI video (gömülü ses ile), Tally sinyali ve ters RS485 sinyal iletimini destekler ve 3G/HD-SDI döngüsü aracılığıyla yerel izleme sinyali çıkışı yapabilir. E-link 3G/HD-SDI video fiber çevirici, 1080P 3G/HD-SDI sinyallerinin iletimini destekleyen bir verici ve bir alıcı içerir.
Özellikler
► Her kanal 8 kanallı gömülü ses içerir;
► 3.2 Gb/s'nin altındaki tüm hızlar için otomatik kablo eşitleme (Belden 1694A);
► Otomatik yeniden saat ayarı 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Doğrudan SDI kamera sistemleriyle uyumlu
► 80 km'ye kadar uzun iletim kapasitesi
► Çalışırken değiştirme ve takma;
► Tüm Patolojik desenleri işler, tamamen dijital sıkıştırmasız yayın seviyesi iletim;
► Çalışma koşullarını izlemek için LED Durum Göstergesi;
► Süper optik dinamik aralık ve ayarlama gerektirmez;
► 1470~1610nm CWDM dalga boyları isteğe bağlıdır;
► Endüstriyel seviyede ultra geniş sıcaklık aralığı (-20℃~+70℃), çeşitli ortamlara uyarlanabilir;
Teknik İndeksler
| Fiber Optik arayüz |
| Fiber arayüz | Tek yönlü LC |
| İletim mesafesi | 550m-20Km |
| Dalga boyu | 1310nm/1550nm |
| Video |
| Video arayüzü | BNC |
| Video giriş/çıkış empedansı | 75Ω |
| Video giriş/çıkış voltajı | Tipik:1Vpp, Min 0.5Vpp, Maks 1.5Vpp |
| Video Bit Hızı | Maks 3.2Gb/s |
| Diferansiyel kazanç (10%～90% APL) | <1% |
| SDI format desteği | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Video SDI standardı | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s Eşleme(3G-SDI) |
| SMPTE424M 3Gb/s seri arayüz(3G-SDI) |
| Veri |
| Fiziksel arayüz | Endüstriyel standart vida terminali |
| Veri tipi | Tally & Ters RS485 |
| Frekans/Hız desteği | RS422 için Maks. 115200bps
RS485 için Maks. 57600bps |
| BER | <10ˉ9 |
| Elektriksel |
| Güç adaptörü | DC 5V |
| Güç tüketimi | <5W |
| LED Göstergesi |
| SDI | SDI video |
| P/T | Güç Kaynağı |
| Mekanik |
| Boyutlar (UxGxY) | 73 x 44 x 17 mm (TX)
73 x 44 x 17 mm (RX)
185 x 132 x 100 mm (Paket) |
| Ağırlık | 75g (TX)
75g (RX)
450g (Paket) |
| Kasa | Alüminyum Kasa |
| Montaj Seçenekleri | Masaüstü |
| Çevresel |
| Çalışma Sıcaklığı | -20℃～+70℃ |
| Depolama Sıcaklığı | -40℃～+80℃ |
| Çalışma Nemi | 0~95% |
| MTBF | ≥100000 saat |

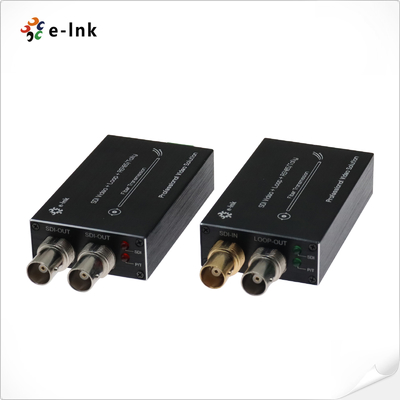

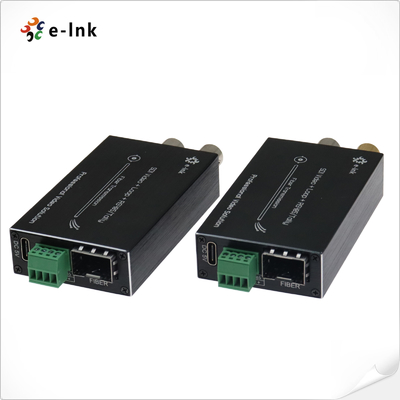

Arayüz & LED
Sipariş Bilgileri| Model | Açıklama |
| LNK-M3G-1V-MM | Mini-tip3G-SDI - Fiber Çevirici, Tally & Ters RS485 ve döngü çıkışı, MMF, LC Fiber Konnektör 500 metre, Verici ve Alıcı dahil, çiftler halinde kullanılır |
| LNK-M3G-1V-20 | Mini-tip3G-SDI - Fiber Çevirici, Tally & Ters RS485 ve döngü çıkışı, SMF, LC Fiber Konnektör 20KM, Verici ve Alıcı dahil, çiftler halinde kullanılır |
| LNK-M3G-1V-40 | Mini-tip3G-SDI - Fiber Çevirici, Tally & Ters RS485 ve döngü çıkışı, SMF, LC Fiber Konnektör 40KM, Verici ve Alıcı dahil, çiftler halinde kullanılır |

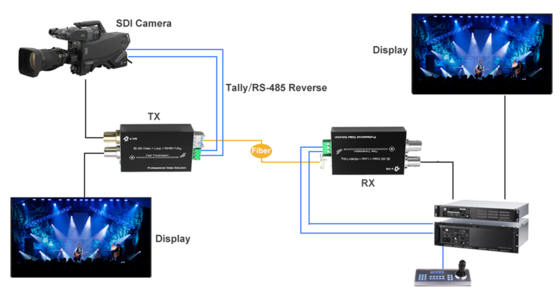

Uygulama
