Gigabit Ethernet ve 2Ch Backward RS485 ile 2G-SDI Fiber Konvertörü
Genel bakış

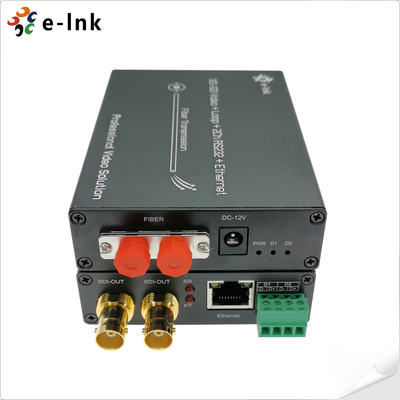

LNK-12GSDI-1V2R1GE Serisi 12G-SDI Fiber Konvertörü
Bu yüksek performanslı fiber optik dönüştürücü:
- 1 Kanal 12G-SDI video ( gömülü sesle)
- 1 Kanal Gigabit Ethernet
- 2 kanal iki yönlü RS485 verisi
Tüm sinyalleri tek bir fiber optik kablo üzerinden iletilir ve 12G döngü çıkışı üzerinden yerel izleme yapılır.
E-link 12G Video over Fiber Converters set, uyumlu bir verici ve bir alıcı içerir.
Yüksek çözünürlüklü video biçimlerinde, bunlardan bazıları:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p, 1080i, 720p.
Profesyonel yayın, canlı üretim ve uzun mesafelerde yüksek kaliteli video iletimi için idealdir.
Özellikleri
Her bir SDI kanalı, yerleştirilmiş 8 kanallı ses içerir.
SMPTE'ye entegre Reclocker kilitleri 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps veya
1.001'e bölünürken alt seviyeler ve 270 Mbps
ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) ve ST-259 ((SD) destekler
1Ch 10/100/1000M Ethernet desteği
Fiber optik WDM/CWDM/DWDM tekniği;
4K*2K ((3840*2160@60Hz),1080P,1080I,720P destekler.
Uygulama
Teknik Endeksler
| Biçimler |
ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) ve ST-259 ((SD) destekler |
| Uyumlu |
DVB-ASI ve AES10 (MADI) ile uyumlu |
| Giriş |
BNC'de 1 x 12G-SDI |
| Çıkış |
2 x FC optik fiber |
| BNC'de 1 x 12G-SDI devre dışı |
| Desteklenen Çözüm |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Çözünürlük aralığı |
3840*2160@60Hz |
| Girdi kablosunun özellikleri |
≤70m@12G SDI Belden 1694A |
| Çıktı kablosunun özellikleri |
≤60m@12G SDI Belden 1694A |
| Ethernet |
10/100/1000Mbps |
| Veri türü |
2Ch Geriye dönük RS485 |
| Optik iletim bant genişliği |
270MHz 12GHz |
| Güç |
12 VDC |
| Güç tüketimi |
6 W (En fazla.) |
| Boyutlar (LxWxH) |
117 x 80 x 24 (mm) |
| Çalışma sıcaklığı |
-10°C~70°C |
| Depolama sıcaklığı |
-40°C~85°C |

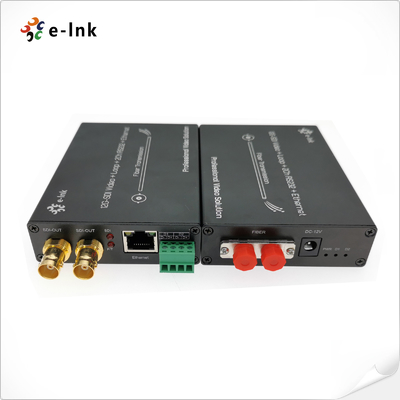

Panel
RS485 Bağlantısı
