Mini 12G-SDI'dan Fiber Dönüştürücüye, Tally ve RS485 ile
Mini 12G-SDI'dan Fiber Dönüştürücüye Genel Bakış
Bu mini 12G-SDI fiber optik dönüştürücü, tek bir 12G video kanalının eş zamanlı iletimini destekler
(gömülü ses ile), bir kanal tally sinyali ve bir kanal ters RS485 kontrol sinyali
tek bir optik fiber üzerinden. Ayrıca yerel izleme için bir 12G döngü çıkış portuna sahiptir.
E-link 12G fiber optik video dönüştürücü, bir verici ve bir alıcıdan oluşur, HD video çözünürlüklerini destekler
örneğin 4K×2K (3840×2160@60Hz), 1080P, 1080I ve 720P. Şunun için uygundurr yayın, stüdyo, canlı yayın,
ve HD post prodüksiyon.
Mini 12G-SDI'dan Fiber Dönüştürücüye Özellikler
-
Gömülü Ses Desteği:
Her SDI kanalı, senkronize görsel-işitsel iletim için 8 kanal gömülü ses taşır.
-
Otomatik Kablo Eşitleme:
Değişen kablo uzunlukları ve koşullarında optimum sinyal bütünlüğünü sağlar.
-
Kapsamlı SDI Standardı Desteği:
ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) ve ST-259 (SD) ile tam uyumludur.
-
Entegre Yeniden Saatleyici:
11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps, alt oranlar (1.001 ile bölünmüş) ve 270 Mbps dahil olmak üzere SMPTE oranlarına kilitlenir.
-
Uzun Mesafe İletimi:
Yapılandırmaya bağlı olarak 10 km (6.2 mil) ile 80 km'ye kadar mesafeleri destekler.
-
Tally & RS485 Desteği:
Kontrol ve izleme için tally sinyal desteği ve geriye dönük RS485 iletişimi sağlar.
-
Çalışırken Değiştirme İşlemi:
Kolay bakım ve kesintisiz çalışma için çalışırken değiştirme ve tak-çalıştır özelliğini destekler.
-
Yayın Kalitesi:
Profesyonel yayın uygulamaları için sıkıştırılmamış, tam dijital sinyal iletimi sağlar.
-
Geniş Çözünürlük Desteği:
4K×2K (3840×2160@60Hz), 1080P, 1080I ve 720P formatlarıyla uyumludur.
-
Gelişmiş Optik Teknoloji:
Üstün dinamik aralığa sahip WDM/CWDM/DWDM fiber optik tekniklerini kullanır ve ayarlama gerektirmez.

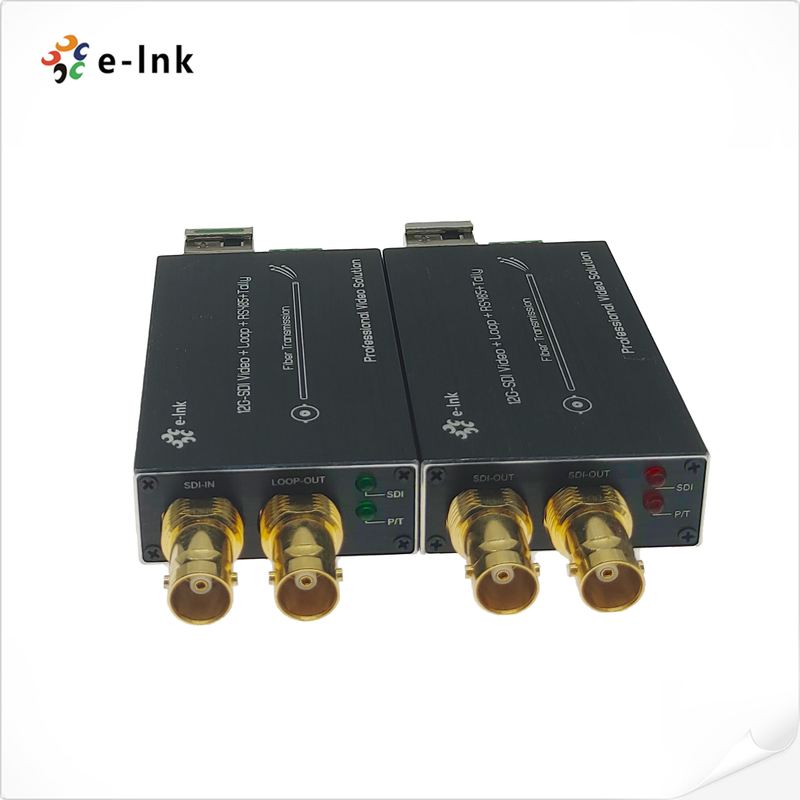

Mini 12G-SDI'dan Fiber Dönüştürücüye Panel ve Arayüz
Mini 12G-SDI'dan Fiber Dönüştürücüye Özellikler Teknik İndeksler
| Formatlar |
ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) ve ST-259(SD) destekler |
| Uyumlu |
DVB-ASI ve AES10 (MADI) ile uyumlu |
| Giriş |
1 x 12G-SDI on BNC |
| Çıkış |
1 x LC fiber optik |
| 1 x 12G-SDI döngü çıkışı on BNC |
| Desteklenen Çözünürlük |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Çözünürlük aralığı |
3840*2160@60Hz |
| Giriş kablosu özellikleri |
≤70m@12G SDI Belden 1694A |
| Çıkış kablosu özellikleri |
≤70m@12G SDI Belden 1694A |
| Veri tipi |
Geriye Dönük Tally |
| Veri tipi |
Geriye Dönük RS485 |
| Optik iletim bant genişliği |
270MHz～12GHz |
| Güç |
5-15 VDC |
| Güç Tüketimi |
2 W (Maks.) |
| Boyutlar (UxGxY) |
80 x 40 x 20 (mm) |
| Depolama Sıcaklığı |
-40℃～80℃ |
| Çalışma Sıcaklığı |
-40℃～85℃ |
Mini 12G-SDI'dan Fiber Dönüştürücüye Boyut ve Boyut
Mini 12G-SDI'dan Fiber Dönüştürücüye Sipariş Bilgileri
| Model |
Açıklama |
| LNK-M12G-1V1T1D-20 |
Mini tipi 12G-SDI Fiber Dönüştürücüye Tally, Geriye Dönük RS485 ve döngü çıkışı ile, SMF, LC Fiber Konnektör 20KM, Verici ve Alıcı dahil, çiftler halinde kullanılır |
Mini 12G-SDI'dan Fiber Dönüştürücüye Uygulama
