Mini 12G-SDI ile Tally ve RS485 ile Fiber Değiştiricisi

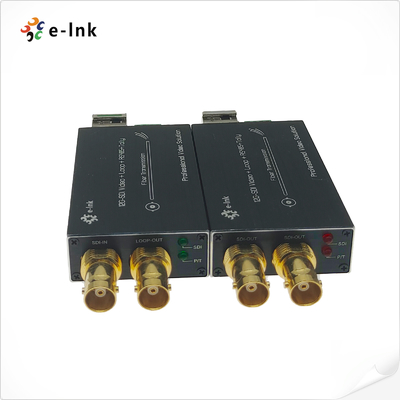

Mini 12G-SDI'ye Fiber Konvertörü Genel Görünümü
Bu mini 12G-SDI fiber optik dönüştürücü 12G videonun tek bir kanalı eşzamanlı iletimi destekler
( gömülü ses ile), bir kanal sayım sinyali ve bir kanal ters RS485 kontrol sinyali
Aynı zamanda yerel izleme için 12G döngü çıkış portuna sahiptir.
E-link 12G fiber optik video dönüştürücü, HD video çözünürlüklerini destekleyen bir verici ve bir alıcıdan oluşur
Örneğin:4K×2K(3840×2160@60Hz), 1080P, 1080I ve 720P.r yayın,stüdyo,Canlı yayın,
veHD sonrası yapımı.
Mini 12G-SDI'ye Fiber Değiştiricisi Özellikleri
Her SDI kanalı8 kanallık sesgömülü
Sinyal bütünlüğünü sağlamak için otomatik kablo eşitleme
ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) ve ST-259 ((SD) destekler
SMPTE'ye entegre Reclocker kilitleri 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps veya
1.001'e bölünürken alt seviyeler ve 270 Mbps
En az 10 km (6.2 mil), en fazla 80 km.
Tally ve geriye dönük RS485'i destekliyor
Sıcak değişimi ve sıcak fişlemeyi destekler
Tamamen dijitalSıkıştırılmamışYayın seviyesindeki iletim;
- Süper optik dinamik aralığı ve ayarlama olmadan;
Fiber optikWDM/CWDM/DWDMteknik;
4K*2K ((3840*2160@60Hz), 1080P,1080I,720P destekler.

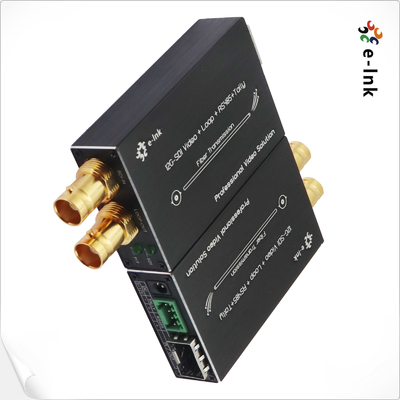

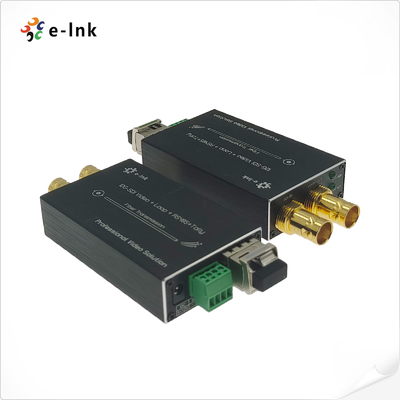

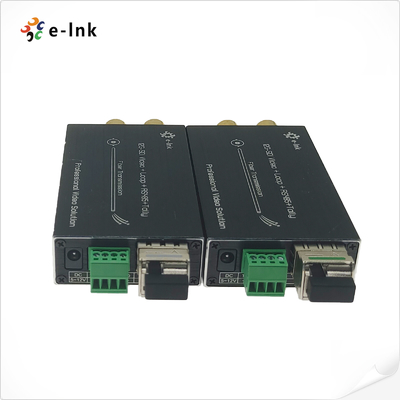

Mini 12G-SDI Fiber Converter Panel & Arayüzü
Mini 12G-SDI Fiber Konvertörü Özellikleri Teknik İndeksler
| Biçimler |
ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) ve ST-259 ((SD) destekler |
| Uyumlu |
DVB-ASI ve AES10 (MADI) ile uyumlu |
| Giriş |
BNC'de 1 x 12G-SDI |
| Çıkış |
1 x LC optik fiber |
| BNC'de 1 x 12G-SDI devre dışı |
| Desteklenen Çözüm |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Çözünürlük aralığı |
3840*2160@60Hz |
| Girdi kablosunun özellikleri |
≤70m@12G SDI Belden 1694A |
| Çıktı kablosunun özellikleri |
≤70m@12G SDI Belden 1694A |
| Veri türü |
Geriye dönük sayım |
| Veri türü |
Geriye dönük RS485 |
| Optik iletim bant genişliği |
270MHz 12GHz |
| Güç |
5-15 VDC |
| Güç tüketimi |
2 W (En fazla.) |
| Boyutlar (LxWxH) |
80 x 40 x 20 (mm) |
| Depolama sıcaklığı |
-40°C~80°C |
| Çalışma sıcaklığı |
-40°C~85°C |
Mini 12G-SDI'ye Fiber Değiştiricisi Boyutu ve Boyutu
Mini 12G-SDI'ye Fiber Converter siparişi bilgisi
| Model |
Açıklama |
| LNK-M12G-1V1T1D-20 |
Mini tip12G-SDIFiber Converter'aTally ile, RS485'i tersine çevir ve döngüden çık, SMF, LC Fiber Connector 20KM, İletici ve Alıcı dahil, çiftler tarafından kullanılır |
Mini 12G-SDI'ye Fiber Converter Uygulamaları
