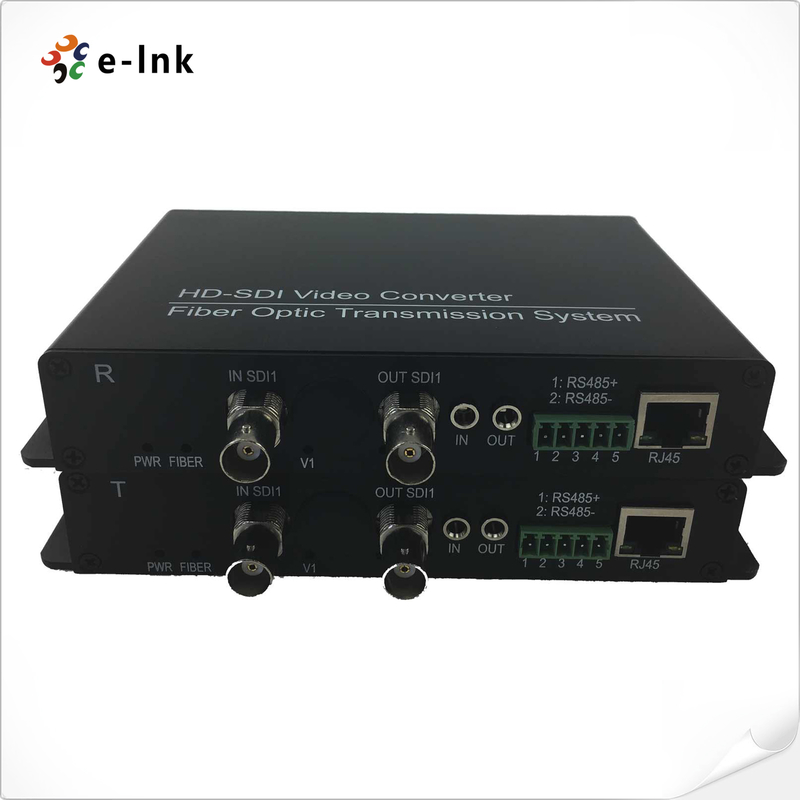

SD/HD/3G-SDI + RS485/RS422/RS232 Veri + 10/100M Ethernet üzerinden Fiber Dönüştürücü
3G-SDI Fiber Optik Uzatıcıya Genel Bakış
E-Link'in SDI/HD/3G Video Dijital Optik Dönüştürücüsıkıştırılmamış ve şifrelenmemiş SDI sinyallerini (gömülü ses seçeneği ile
ve zaman kodu) tek modlu fiber üzerinden uzun mesafelerde iletmek için tamamen dijital gigabit fiber teknolojisini kullanır. Yayıncılık, gözetim
ve endüstriyel izleme için idealdir, sıfır bozulma ve kararlı performans ile ultra HD kalitesini sağlar
ve gerçek zamanlı izleme için LED durum göstergeleri. Destekleyen
RS485 kontrolü, dönüştürücü trafik sistemleri, askeri güvenlik, canlı yayın ve stadyum AV ile esnek entegrasyon sunar.
Temel özellikler arasında yüksek kararlılık, tak ve çalıştır operasyonu ve sağlam, endüstriyel sınıf güvenilirlik bulunur.
3G-SDI Fiber Optik Uzatıcı Özellikleri
1310 nm, 1550 nm ve 16 CWDM dalga boyu aralıklarını destekler
-
ITU-T G.694.2 ile uyumlu
-
3,2 Gb/s'nin altındaki tüm veri hızları için otomatik kablo eşitleme (Belden 1694A)
-
Çalışma koşullarının gerçek zamanlı izlenmesi için LED durum göstergeleri
-
Yüksek sinyal kalitesini korumak için video rejenerasyonunu destekler
-
Esnek dağıtım için takılabilir SFP alıcı-verici desteği
-
Maksimum çalışma hızı 3,2 Gb/s'ye kadar
-
SMPTE 292M (2,97 Gb/s) uyumlu saat kurtarma
-
SD-SDI, HD-SDI ve 3G-SDI dijital video iletmek için tak ve çalıştır tasarımı
-
tek bir fiber üzerinden arayüzler
-
Uyumlu SDI video formatları:
-
625/25 PAL
Fiber
|
Optik girişiterface:Fiber arayüzü
|
|
|
tek yönlü
|
LCİletim mesafesi
|
|
550m-
|
120Km( SFP alıcı-vericiye bağlıdır)Dalga boyu
|
|
1310 nm /1550nm
|
(SFP alıcı-vericiye bağlıdır)Video
|
|
Video arayüzü
|
|
|
BNC
|
Video girişi/çıkışı
|
|
ut empedansı75
|
ΩVideo giriş/çıkış voltajı
|
|
Tipik:1Vpp,Min 0.5Vpp, Maks 1.5Vpp
|
Video Bit Hızı
|
|
Maks 3.2Gb/s
|
Diferansiyel kazanç (10%
|
|
～90% APL)<1%
|
Video SDI standardı
|
|
270Mbps(SD-SDI), 1.485Gbps/M(HD-SDI)
|
SMPTE425M3Gb/s Eşleme(3G-SDI)
SMPTE424M 3Gb/s seri arayüz(3G-SDI)
Veri
|
|
Fiziksel arayüz
|
|
|
Endüstriyel standart vida terminali
|
Veri türü
|
|
RS485/RS422/RS232/Manchester
|
Frekans/Hız desteği
|
|
0~400K bps
|
Ethernet
|
|
Port
|
|
|
10/100 Base-T, RJ-45 konektörü
|
Çalışma modu
|
|
Tam çift yönlü/yarım çift yönlü
|
Veri Hızı
|
|
10 Mbps & 100 Mbps Ethernet (Otomatik Uyarlanabilir)
|
Güç Kaynağı
|
|
Güç adaptörü
|
|
|
AC 100-240V - DC 5V 2A
|
Güç tüketimi
|
|
<3W
|
D
|
|
BoyutBoyut 166*28*105MM
|
Nakliye ağırlığı
|
|
1.1KG/çift
|
(harici güç adaptörleri ve paket kutusu dahil)
|
|
Çevresel
|
|
Çalışma
|
|
|
0~95% -40℃～
|
+85 ℃Depolama Nem
|
|
-40℃～
|
+85 ℃Çalışma Nem
|
|
0~95% MTBF
|
≥100000 saat
|
|
3G/HD/SD-SDI Fiber Optik Uzatıcı Uygulaması
|
Satış Sonrası ve Garanti Politikası
|
Bundan oluşur
çevrimiçi müşteri hizmetleri
ve telefonla müşteri hizmetleri, sağlayan ürün danışmanlığı,uzaktan teknik destek,
bakım ve kabul hizmetleri.Hizmet Politikası: Üç aylık değiştirme ve üç yıllık garanti.
Değiştirme: Bir dizi ürün satın alındıktan sonraki üç ay içinde, ürün arızasının test edilmesi üzerine
teknisyenler tarafından ve doğal olmayan afetlerin neden olduğu insan yapımı hasar, alıcı doğrudanaynı tür ürünleri değiştirmek için satın alma noktasına gidebilir veya karşılaştırılabilir performansa sahip bir ürün.
Ürün testinde sorun yoksa, orijinal numune iade edilecektir.
Garanti
: Doğal olmayan afetlerin neden olduğu insan yapımı hasar, şirketimizin ücretsiz garanti süresi 1 yıldır.
[Aşağıdaki durumlar değiştirme ve ücretsiz bakım kapsamına girmez]1. Ürün kılavuzundaki talimatlara uygun olmayan çalıştırma ve bakımdan kaynaklanan hasar.
2. Uygunsuz voltaj girişi, su girişi ve kırılma gibi insan faktörlerinden kaynaklanan hasar.
3. Yıldırım, deprem, yangın vb. doğal afetlerin neden olduğu ürün hasarı.
3. Şirketin izni olmadan, yerleşik ayarların yetkisiz olarak değiştirilmesi veya onarılması.
4. Ücretsiz bakım kapsamı dışındaki ürünler.
5. Müşteriler tarafından gönderilen onarımlar sırasında taşıma, yükleme ve boşaltmadan kaynaklanan hasar.
6. Ürün garanti kartındaki ürün barkodu veya modeli, ürünün kendisiyle uyuşmuyor.
7. Tasarım, teknoloji, üretim ve kalite gibi ürün dışı diğer sorunlardan kaynaklanan arıza veya hasar.
