1Ch Çift Yönlü 3G-SDI (Loop-out ile) + 1Ch Tally + 2Ch Çift Yönlü RS485 veya RS422 + 2Ch Stereo Ses + 1Ch Mikrofonover Fiber Dönüştürücü
SDI Fiber Uzatıcı Genel Bakış
LNK-3G-1BV1T2BD2A1M serisi, yüksek performanslı bir 3G/HD-SDI video optik alıcı-vericisidir.
Şunu destekler:tek kanallı çift yönlü 3G/HD-SDI video iletimi (gömülü ses ile) ,
video loop-out , bir tally sinyali , iki kanallı çift yönlü RS485/RS422 verisi , iki kanallı
harici stereo ses , ve bir mikrofon sinyali , yüksek çözünürlüklü video
ve ses sinyallerini fiber optik üzerinden iletir.
Bu seri, bir verici ve bir alıcı içerir, 1080P Full HD 3G/HD-SDI sinyali
iletimini destekler ve yüksek kararlılık ve net görüntüler sunar.LED durum göstergeleri cihaz üzerinde
çalışma durumunun gerçek zamanlı olarak izlenmesi için dahildir.
Uygulanabilir olduğu yerler: akıllı trafik izleme, güvenlik sistemleri, endüstriyel izleme
(elektrik, kimya endüstrisi, çelik, petrol, demiryolu vb.), askeri izleme (depolar, sınır bölgeleri vb.),
kampüs ağları, stadyum canlı yayınları, TV programı iletimi ve diğer yüksek talep gören video
ve ses iletim senaryoları.
SDI Fiber Uzatıcı Özellikler
► 1Ch Çift Yönlü 3G-SDI Video (Loop-out ile)
► 1Ch Tally Sinyali
► 2Ch Çift Yönlü RS485 veya RS422 Verisi
► 2Ch Stereo Ses
► 1Ch Mikrofon
► Otomatik yeniden saat ayarı 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► HDTV 720P, 1080I, 1080P, 1920*1080@60Hz desteği
► 20 km'ye kadar uzun iletim kapasitesi (SMF)
► Çalışırken değiştirme ve takma;
► Tamamen dijital, sıkıştırmasız yayın seviyesinde iletim;
► Endüstriyel seviyede ultra geniş sıcaklık aralığı (-20℃~+70℃), çeşitli ortamlara uyarlanabilir;
SDI Fiber Uzatıcı Teknik İndeksler
| Fiber Optik arayüz |
| Fiber arayüz |
Tek Yönlü LC |
| İletim mesafesi |
0-20Km |
| Dalga boyu |
1310nm/1550nm |
| Video |
| Video arayüzü |
BNC |
| Video giriş/çıkış empedansı |
75Ω |
| Video giriş/çıkış voltajı |
Tipik:1Vpp, Min 0.5Vpp, Maks 1.5Vpp |
| Video Bit Hızı |
Maks 3.2Gb/s |
| Diferansiyel kazanç (10%～90% APL) |
<1% |
| SDI format desteği |
625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Video SDI standardı |
270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M 3Gb/s Eşleme(3G-SDI) |
| SMPTE424M 3Gb/s seri arayüz(3G-SDI) |
| Veri veya Tally |
| Fiziksel arayüz |
Endüstriyel standart vida terminali |
| Veri türü |
RS485 (Varsayılan) veya RS422 (İsteğe bağlı), Tally sinyali |
| Frekans/Hız desteği |
RS422 için Maks. 115200bps
RS485 için Maks. 57600bps
|
| BER |
<10ˉ9 |
| Stereo Ses veya Mikrofon |
| Ses girişi ve çıkışı |
3.5MM Ses |
| Ses formatı |
@48KHz |
| Elektriksel |
| Güç adaptörü |
DC 5~25V |
| Güç tüketimi |
<5W |
| LED Göstergesi |
| P/S |
Güç Kaynağı |
| DAT |
Veri |
| Mekanik |
| Boyutlar (UxGxY) |
120 x 105 x 28 mm |
| Ağırlık |
1.5KG/çift |
| Kasa |
Alüminyum Kasa |
| Montaj Seçenekleri |
Duvara montaj |
| Çevresel |
| Çalışma Sıcaklığı |
-20℃～+70℃ |
| Depolama Sıcaklığı |
-40℃～+80℃ |
| Çalışma Nemi |
0~95% |
| MTBF |
≥100000 saat |
SDI Fiber Uzatıcı Sipariş Bilgileri
| Model |
Açıklama |
| LNK-3G-1BV1T2BD2A1M |
1Ch Çift Yönlü 3G-SDI (Loop ile) + 1Ch Tally + 2Ch Çift Yönlü RS485 veya RS422 + 2Ch Stereo Ses + 1Ch Mikrofon fiber üzerinden Dönüştürücü, Tek Modlu Fiber, LC, 20km, Verici ve Alıcı dahil, çiftler halinde kullanılır |

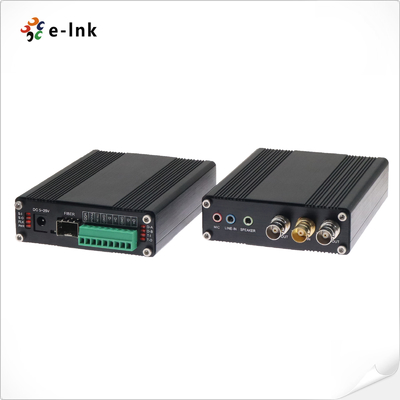

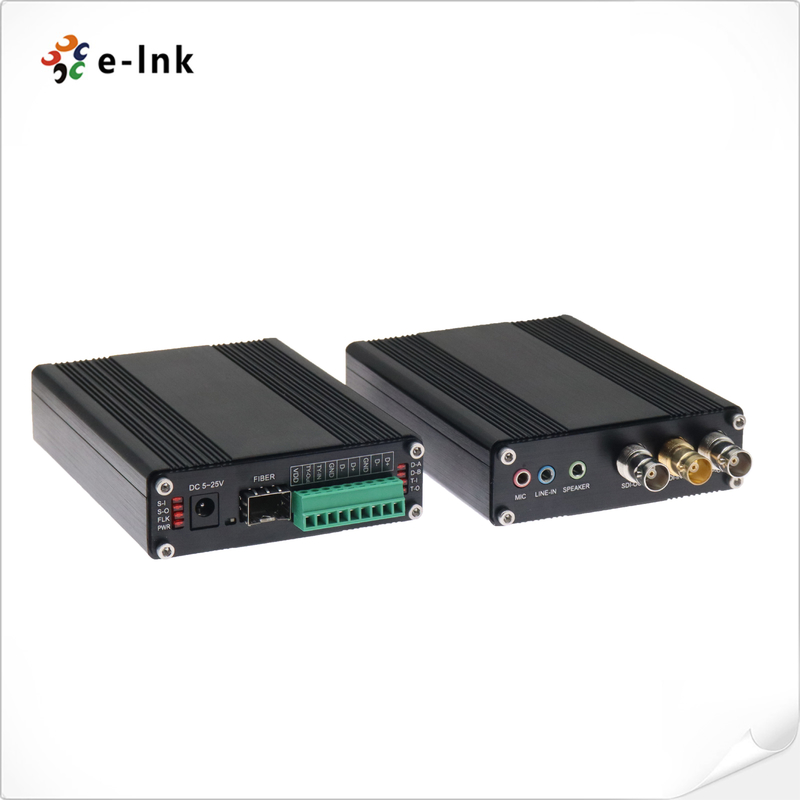

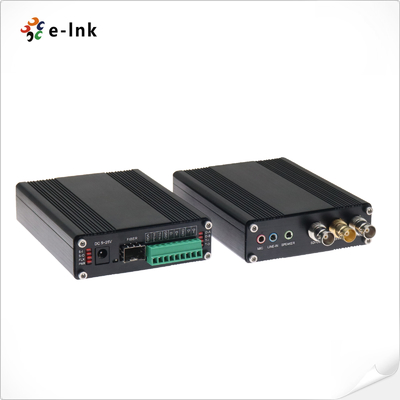

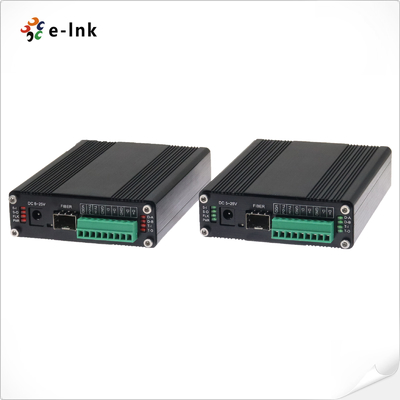

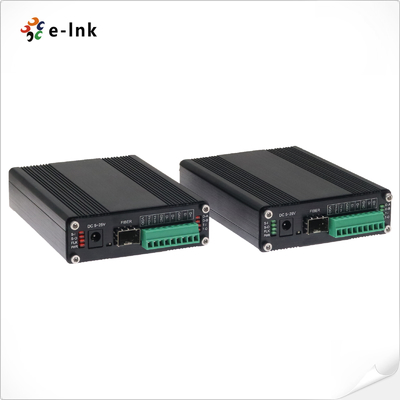

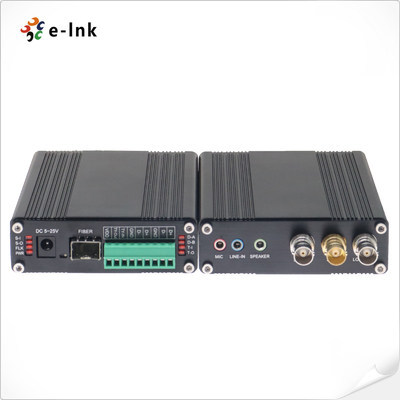

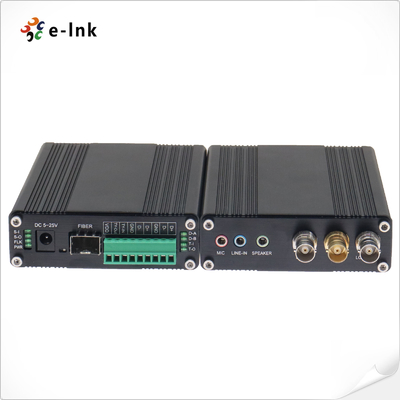

SDI Fiber Uzatıcı Panel
Not:
1. To+/To- akımı 50MA olan LED'i sürebilir
2. Tally Sinyali bağlantısı için TIN/TCM
3. RS485 (varsayılan) veya RS422 (isteğe bağlı) için T+/R-
