Gigabit Ethernet ve 2Ch Geriye RS485 ile 12G-SDI Fiber Konvertörü

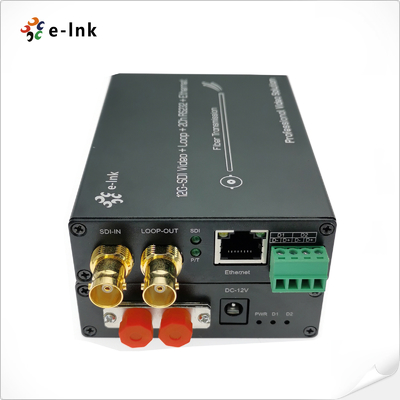

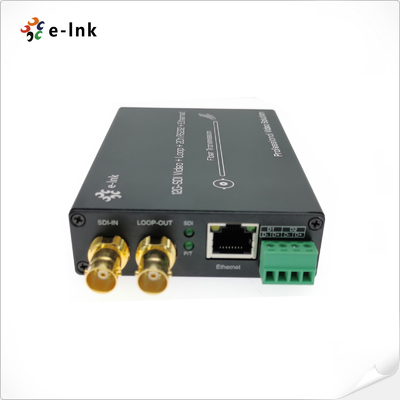

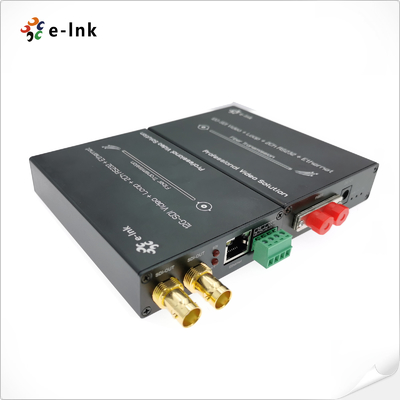

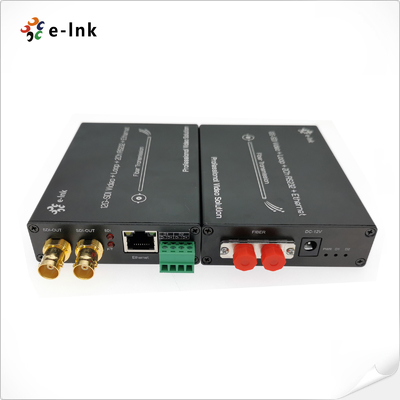

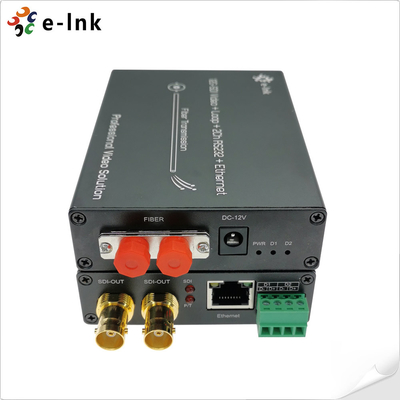

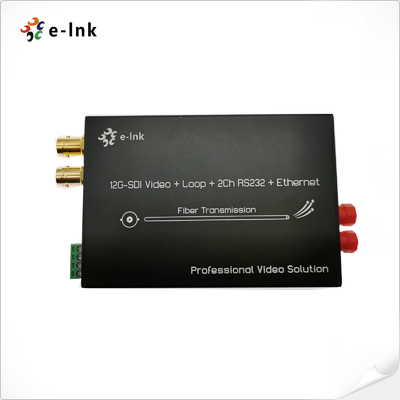

SDI Fiber Optic Extender Genel Görünümü
LNK-12GSDI-1V2R1GE serisi yüksek performanslı12G-SDI optik alıcı.
Destekler.12G-SDI videosu bir kanal (içerilen sesle),Bir kanal Gigabit Ethernet,
veTers RS485 verisinin iki kanalıTek bir fiber optik kablo üzerinden iletim,
Uzak mesafe iletimini mümkün kılan ve12G-SDI yerel döngü geri izleme.
Bu ürün,bir verici ve bir alıcı, çeşitli video biçimlerini destekler,
dahilHDTV 4K×2K (3840×2160@60Hz), 1080P, 1080i ve 720P, ultra yüksek çözünürlük sağlayan
görüntü kalitesi ve düşük gecikme. yayın, stüdyolar, spor etkinlikleri, tıbbi görüntüleme,
Video konferansları ve yüksek kaliteli gözetleme sistemleri.
SDI Üzerine Fiber Optic Extender Özellikleri
Her bir SDI kanalı, yerleşik 8 kanallı ses içerir.
Sinyal bütünlüğünü sağlamak için otomatik kablo eşitleme
ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) ve ST-259 ((SD) destekler
SMPTE'ye Entegre Reclocker Kilitleri 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps
ya da 1.001'e bölünür Subrates ve 270 Mbps
12G/6G/3G-SDI kamera sistemleriyle doğrudan uyumlu
80 km'ye kadar uzunluğa ulaşım kapasitesi
2Ch'yi geriye doğru destekle RS485
1Ch 10/100/1000M Ethernet desteği
- Tam dijital sıkıştırılmayan yayın seviyesinde iletim;
Süper optik dinamik aralığı ve ayarlama özgürlüğü;
Fiber optik WDM/CWDM/DWDM tekniği;
4K*2K ((3840*2160@60Hz), 1080P,1080I,720P destekler.
SDI Fiber Optic Extender Panel & Arayüzü Üzerine
SDI Üzerine Fiber Optic Extender Teknik Endeksleri
| Biçimler |
ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) ve ST-259 ((SD) destekler |
| Uyumlu |
DVB-ASI ve AES10 (MADI) ile uyumlu |
| Giriş |
BNC'de 1 x 12G-SDI |
| Çıkış |
2 x FC optik fiber |
| BNC'de 1 x 12G-SDI devre dışı |
| Desteklenen Çözüm |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Çözünürlük aralığı |
3840*2160@60Hz |
| Girdi kablosunun özellikleri |
≤70m@12G SDI Belden 1694A |
| Çıktı kablosunun özellikleri |
≤60m@12G SDI Belden 1694A |
| Ethernet |
10/100/1000Mbps |
| Veri türü |
2Ch Geriye dönük RS485 |
| Optik iletim bant genişliği |
270MHz 12GHz |
| Güç |
12 VDC |
| Güç tüketimi |
6 W (En fazla.) |
| Boyutlar (LxWxH) |
117 x 80 x 24 (mm) |
| Çalışma sıcaklığı |
-10°C~70°C |
| Depolama sıcaklığı |
-40°C~85°C |
SDI Üzerine Fiber Optic Extender Uygulama
