Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Fiber Arayüz: | tek yönlü LC | İletim Mesafesi: | 550m-20Km |
|---|---|---|---|
| Çalışma sıcaklığı: | -20°C～+70°C | Güç adaptörü: | DC 5V |
| Güç tüketimi: | <5W | Video Bit Oranı: | En fazla 1.48Gb/s |

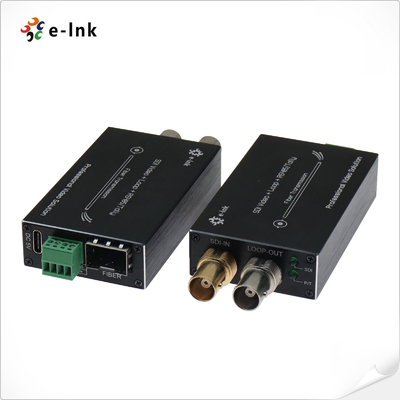

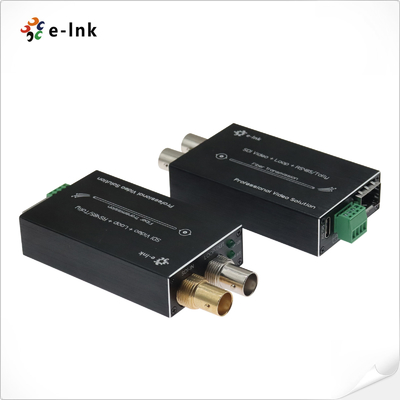

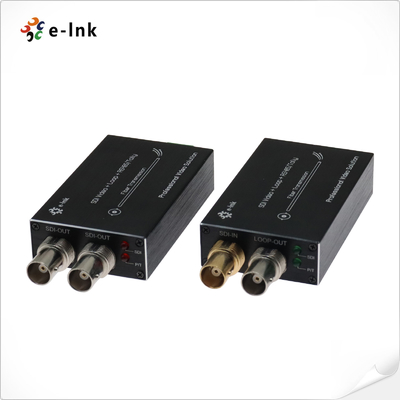

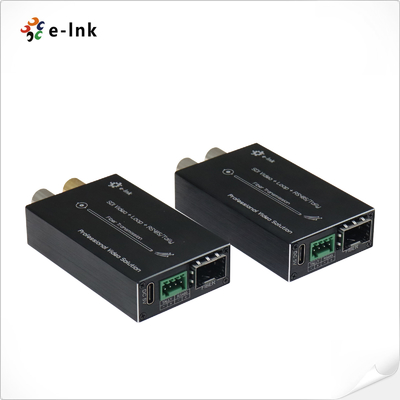

Mini tipHD- Tally ile SDI'den Fiber Değiştiricisi&Geriye dönük RS485
Endüstriyel Ethernet Değiştirici Avantajları
Her bir kanal 8 kanallı ses içerir.
- 1.5 Gb/s'nin altındaki tüm hızlar için kullanılan otomatik kablo eşitleme (Belden 1694A);
Otomatik geri dönüş 270Mbit/s - 1.48Gbit/s
SDI kamera sistemleriyle doğrudan uyumlu
80 km'ye kadar uzunluğa ulaşım kapasitesi
Sıcak değişim ve sıcak fiş;
Tüm patolojik kalıpları ele almak, tamamen dijital kompresyonsuz yayın seviyesi iletim;
İş koşullarını izlemek için LED Durum İşareti;
Endüstriyel Ethernet anahtarı Teknik Endeksler
| Fiber Optik arayüzü | |
| Fiber arayüzü | Simplex LC |
| İletişim mesafesi | 550m-20Km |
| Dalga boyu | 1310nm/1550nm |
| Video | |
| Video arayüzü | BNC |
| Video giriş/çıkış impedansı | 75Ω |
| Video giriş/çıkış voltajı | Tipik:1Vpp, Min 0.5Vpp, Maks 1.5Vpp |
| Video Bits Hızı | En fazla 1.48Gb/s |
| Farklı kazanç (10%~90% APL) | % 1 |
| SDI biçimi desteği | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| Video SDI standardı | 270Mbps (SD-SDI) |
| 1.485Gbps (HD-SDI) | |
| Veriler | |
| Fiziksel arayüz | Endüstriyel standart vida terminal |
| Veri türü | Tally & Reverse RS485 |
| Sıklık/Sıfır desteği |
RS422 için maksimum 115200bps RS485 için en fazla 57600bps |
| BER | <10 ′′9 |
| LED gösterge | |
| SDI | SDI videosu |
| P/T | Güç kaynağı |
| Mekanik | |
| Boyutlar (LxWxH) |
73 x 44 x 17 mm (TX) 73 x 44 x 17 mm (RX) 185 x 132 x 100 mm (Paket) |
| Ağırlık |
75g (TX) 75g (RX) 450 g (Paket) |
| Kaplama | Alüminyum kasa |
Endüstriyel Ethernet anahtarıGenel bakış
LNK-MHD-1V Serisi Mini-tip HD-SDI Fiber Converter, fiber optik kablo üzerinden iletilen 1 kanallı HD-SDI Video (ses gömülü) ve Tally & Reverse RS485 sinyalini destekler.HD-SDI döngüsü çıkışı üzerinden sinyali yerel olarak izlemekE-link HD-SDI Video over Fiber Converters, HD-SDI sinyali için bir verici ve bir alıcı içerir.
Sipariş Verme Bilgisi
| Model | Açıklama |
| LNK-MHD-1V-MM | Mini tipi HD-SDI'ye Fiber dönüştürücüileTally & Reverse RS485 ve loop out, MMF, LC Fiber Connector 500 metre, İletici ve Alıcı dahil, çiftler tarafından kullanılır |
| LNK-MHD-1V-20 | Mini tip HD-SDI ile Fiber dönüştürücü Tally & Reverse RS485 ve döngü dışı, SMF, LC Fiber Connector 20KM, İletici ve Alıcı dahil, çiftler tarafından kullanılır |
| LNK-MHD-1V-40 | Mini tip HD-SDI Fiber dönüştürücüsü Tally & Reverse RS485 ve döngü dışı, SMF, LC Fiber Connector 40KM, İletici ve Alıcı dahil, çiftler tarafından kullanılır |
