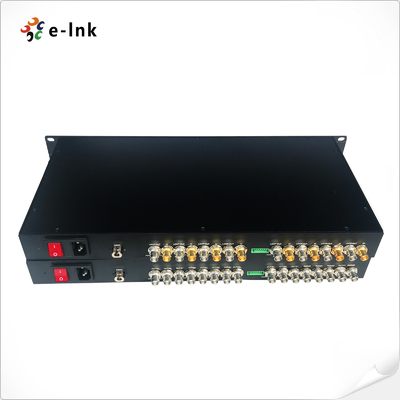

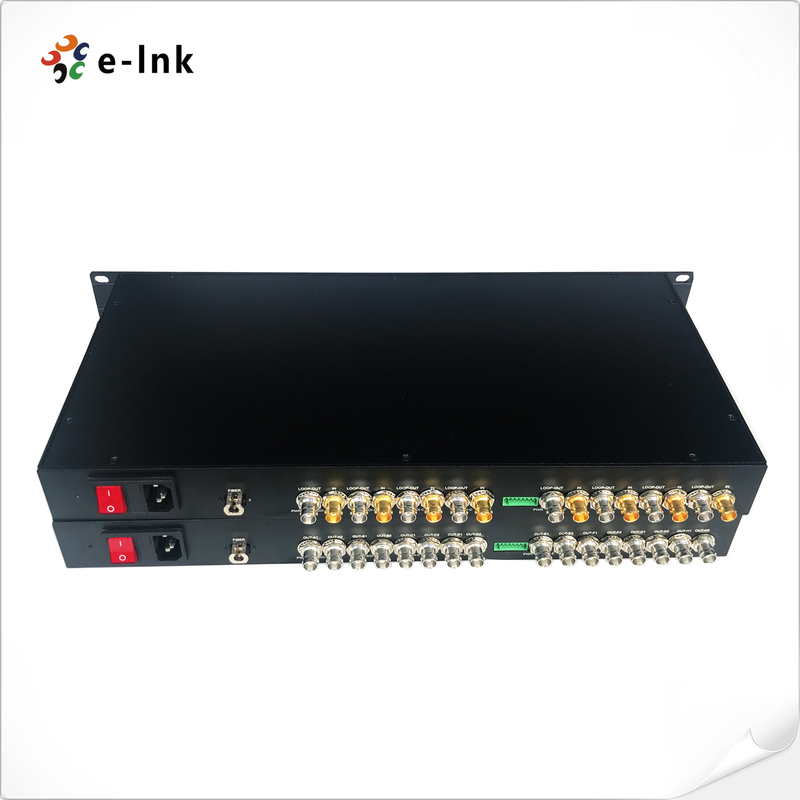

Tek Fiber CWDM Sıkıştırılmamış Genişletici üzerinden 1U Rack Montable 8-Kanal SD/HD/3G-SDI
8 kanallı SD/HD/3G-SDI Fiber uzatıcı genel bakış
BuLNK-SDI-8VSeri bir profesyonel oluşturur8 kanallı SD/HD/3G-SDIvideo
Yayın kalitesiyle video sunmasını kolaylaştıran fiber iletim sistemi
Bu kapsamlı çözüm, bir vericiyi içerir.
ve bir alıcı, destekleme kapasitesi ile1080p 3G-SDI sinyalleri, eşliğinde
CD kalitede gömülü ses veiki yönlü RS-485Veri aktarımı.
8 kanallı SD/HD/3G-SDI Fiber uzatıcıÖzellikleri
- Evet.Fiber Verimli İletim:
Tek bir fiber üzerinden birden fazla video kanalı ve bir kanal RS-485 verisi iletebilir.
- Evet.Yüksek Hızlı SDI Desteği:
SD, HD ve 3G-SDI standartlarıyla uyumludur, kanal başına 3Gbps'ye kadar veri hızlarını destekler.
- Evet.Yerel izleme yeteneği:
Uygun yerel video izleme için entegre bir SDI döngüsü çıkışı vardır.
- Evet.Uzak mesafe performansları:
Tek mod lif kullanılarak 20 km'ye kadar iletim mesafelerini destekler.
- Evet.Yayın kalitesi:
Profesyonel yayın uygulamaları için sıfır gecikme ile kusursuz video kalitesi sunar.
- Evet.Profesyonel raf tasarımı:
Profesyonel ortamlarda yüksek yoğunluklu kurulumlar için tasarlanmış 1U raf monte edilebilir şasi.
- Evet.Çeşitli Uygulamalar:
Güvenli, yüksek yoğunluklu SDI video iletimi gerektiren yayın stüdyoları, canlı etkinlik üretimi, spor mekanları ve gözetleme sistemleri için idealdir.
8 kanallı SD/HD/3G-SDI Fiber Extender Teknik İndeksleri
|
Fiber Optik arayüzü
|
|
Fiber arayüzü
|
Sİmpleks LC
|
|
İletişim mesafesi
|
550m-20Km
|
|
Dalga boyu
|
1310nm/1550nm
|
|
Video
|
|
Video arayüzü
|
BNC
|
|
Video Giriş/çıkış impedansı
|
75Ω
|
|
Video giriş/çıkış voltajı
|
Tipik: 1 Vpp, Min 0.5Vpp, Max 1.5Vpp
|
|
Video Bits Hızı
|
En fazla 3.2Gb/s
|
|
Farklı kazanç (10%- Evet.(% 90 APL)
|
% 1
|
|
SDI biçimi desteği
|
625/25 PAL
|
|
525/29.97 NTSC, 525/23.98
|
|
720p50, 720p59.94
|
|
1080i 23/24/30/50/59.94
|
|
1080P 23.98/24/30/50/60
|
|
Video SDI standardı
|
270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI)
|
|
SMPTE425M3Gb/s Haritalama ((3G-SDI)
|
|
SMPTE424M 3Gb/s seri arayüzü ((3G-SDI)
|
|
Veriler
|
|
Fiziksel arayüz
|
Endüstriyel standart vida terminal
|
|
Veri türü
|
Geriye dönük RS485
|
|
Sıklık/Sıfır desteği
|
RS485 için en fazla 57600bps
|
|
BER
|
<10 ′′9
|
|
Elektrikli
|
|
Güç adaptörü
|
AC 110~ 220V
|
|
Güç tüketimi
|
< 15W
|
|
LED gösterge
|
|
SDI A/B/C/D/E/F/G/H
|
SDI videosu
|
|
PWR
|
Güç kaynağı
|
|
Mekanik
|
|
Boyutlar (LxWxH)
|
19 inç 1U (483 x 220 x 44.45 mm)
|
|
WSekiz
|
7kg/çifte
|
|
Kaplama
|
Alüminyum kasa
|
|
Montaj Seçenekleri
|
Rakip montu
|
|
Çevre
|
|
Çalışma sıcaklığı
|
-20°C+70°C
|
|
Depolama sıcaklığı
|
-40°C+80°C
|
|
Çalışma Nemliği
|
0~95%
|
|
MTBF
|
≥100000 saat
|
8 kanallı SD/HD/3G-SDI Fiber Extender Sipariş Bilgisi
|
Model
|
Açıklama
|
|
LNK-SDI-8V
|
19 inç 1U 8-ChHD-SDI Loop-out ile video, 20km, SM,LC, 1 verici ve 1 alıcı dahil, çiftler halinde kullanılır
|
|
LNK-SDI-8V1R
|
19 inç 1U 8-ChHD-SDI Loop-out ile video + 1-Ch RS485 Ters Veriler, 20km, SM,LC, 1 verici ve 1 alıcı dahil, çiftler halinde kullanılır
|
|
LNK-SDI-8V1A
|
19 inç 1U 8-ChHD-SDI Loop-out + 1-Ch Forward Audio ile video, 20km, SM,LC, 1 verici ve 1 alıcı dahil, çiftler halinde kullanılır
|
|
LNK-3GSDI-8V
|
19 inç 1U 8-Ch3G-SDI 1080p video, 20km, SM,LC, 1 verici ve 1 alıcı dahil, çiftler halinde kullanılır
|
|
LNK-3GSDI-8V1R
|
19 inç 1U 8-Ch3G-SDI Loop-out ile 1080P Video + 1-Ch RS485 Ters Veriler, 20km, SM,LC, 1 verici ve 1 alıcı dahil, çiftler halinde kullanılır
|
|
LNK-3GSDI-8V1A
|
19 inç 1U 8-Ch3G-SDI 1080p Video, Loop-out + 1-Ch Forward Audio, 20km, SM,LC, 1 verici ve 1 alıcı dahil, çiftler halinde kullanılır
|
8 kanallı SD/HD/3G-SDI Fiber Extender Uygulamaları
