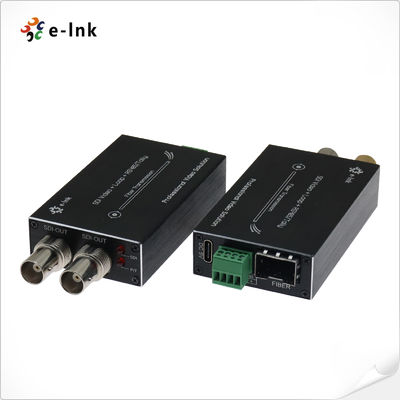

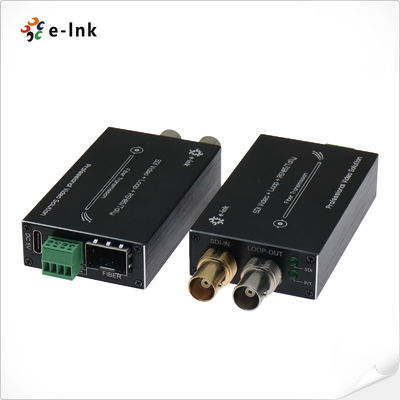

Mini tip 3G-SDI ile Tally & Reverse RS485 ile Fiber dönüştürücü
Mini 3G-SDI Fiber Converter Özet
Mini 3G/HD-SDI fiber dönüştürücü, 1 kanal 3G/HD-SDI videoyu (katılmış sesle), Tally sinyali ve optik fiber üzerinden ters RS485 sinyali iletimini destekler.ve 3G/HD-SDI döngüsü üzerinden yerel izleme sinyalini çıkarabilirE-link 3G / HD-SDI video fiber dönüştürücü, 1080P 3G / HD-SDI sinyallerinin iletilmesini destekleyen bir verici ve bir alıcı içerir.
Mini 3G-SDI Fiber Converter Özellikleri
Her bir kanal 8 kanallı ses içerir.
- 3,2 Gb/s'nin altındaki tüm hızlar için kullanılan otomatik kablo eşitleme (Belden 1694A);
Otomatik geri dönüş 270Mbit/s - 1.48Gbit/s - 3Gbit/s
SDI kamera sistemleriyle doğrudan uyumlu
80 km'ye kadar uzunluğa ulaşım kapasitesi
Sıcak değişim ve sıcak fiş;
Tüm patolojik kalıpları ele almak, tamamen dijital kompresyonsuz yayın seviyesi iletim;
İş koşullarını izlemek için LED Durum İşareti;
- Süper optik dinamik aralığı ve ayarlama serbest;
CWDM dalga boyları 1470~1610nm isteğe bağlıdır.
- endüstri düzeyinde çok geniş bir sıcaklık aralığı (-20 °C ~ + 70 °C), çeşitli ortamlara uyarlanabilir;
Mini 3G-SDI Fiber Converter Teknik İndeksleri
| Fiber Optik arayüzü |
| Fiber arayüzü |
Simplex LC |
| İletişim mesafesi |
550m-20Km |
| Dalga boyu |
1310nm/1550nm |
| Video |
| Video arayüzü |
BNC |
| Video giriş/çıkış impedansı |
75Ω |
| Video giriş/çıkış voltajı |
Tipik:1Vpp, Min 0.5Vpp, Maks 1.5Vpp |
| Video Bits Hızı |
En fazla 3.2Gb/s |
| Farklı kazanç (10%~90% APL) |
% 1 |
| SDI biçimi desteği |
625/25 PAL |
| 525/29.97 NTSC, 525/23.98 |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Video SDI standardı |
270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Haritalama ((3G-SDI) |
| SMPTE424M 3Gb/s seri arayüzü ((3G-SDI) |
| Veriler |
| Fiziksel arayüz |
Endüstriyel standart vida terminal |
| Veri türü |
Tally & Reverse RS485 |
| Sıklık/Sıfır desteği |
RS422 için maksimum 115200bps
RS485 için en fazla 57600bps
|
| BER |
<10 ′′9 |
| Elektrikli |
| Güç adaptörü |
DC 5V |
| Güç tüketimi |
<5W |
| LED gösterge |
| SDI |
SDI videosu |
| P/T |
Güç kaynağı |
| Mekanik |
| Boyutlar (LxWxH) |
73 x 44 x 17 mm (TX)
73 x 44 x 17 mm (RX)
185 x 132 x 100 mm (Paket)
|
| Ağırlık |
75g (TX)
75g (RX)
450 g (Paket)
|
| Kaplama |
Alüminyum kasa |
| Montaj Seçenekleri |
Masaüstü |
| Çevre |
| Çalışma sıcaklığı |
-20°C+70°C |
| Depolama sıcaklığı |
-40°C+80°C |
| Çalışma Nemliği |
0~95% |
| MTBF |
≥100000 saat |
Mini 3G-SDI Fiber Converter Arayüzü ve LED
Mini 3G-SDI Fiber Converter Sipariş Bilgisi
| Model |
Açıklama |
| LNK-M3G-1V-MM |
Mini tip3G-SDIFiber Converter ileTally & Reverse RS485ve döngü dışarı,Para Birimi, LC Fiber Connector500 metre., ikili olarak kullanılan verici ve alıcı dahil |
| LNK-M3G-1V-20 |
Mini tip3G-SDIFiber Converter ileTally & Reverse RS485ve döngü dışarı,SMF, LC Fiber Connector20 km., ikili olarak kullanılan verici ve alıcı dahil |
| LNK-M3G-1V-40 |
Mini tip3G-SDIFiber Converter ileTally & Reverse RS485ve döngü dışarı,SMF, LC Fiber Connector40 km., ikili olarak kullanılan verici ve alıcı dahil |
Mini 3G-SDI Fiber Converter Uygulamaları
