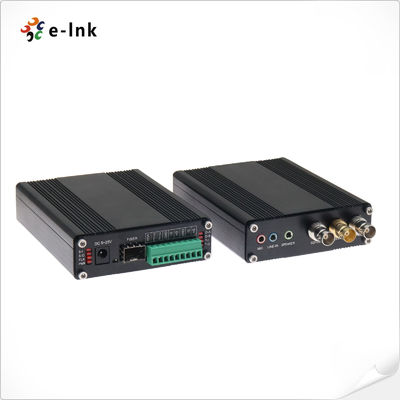

1Ch İki Yönlü 3G-SDI Loop-out + 1Ch Tally + 2Ch İki Yönlü RS485 veya RS422 + 2Ch Stereo Audio + 1Ch MikrofonoFiber dönüştürücü
SDI Fiber ExtenderGenel bakış
LNK-3G-1BV1T2BD2A1M serisi, yüksek performanslı 3G / HD-SDI video optik alıcıdır.
Destekler.Tek kanallı iki yönlü 3G/HD-SDI video iletimi ( gömülü sesle),
Video devre dışı,Bir tane sayım sinyali,İki kanallı iki yönlü RS485/RS422 verileri,iki kanal
Dış stereo ses, veBir mikrofon sinyali, yüksek çözünürlüklü video aktarıyor
Ve optik fiber üzerinden ses sinyali.
Bu seride bir verici ve bir alıcı vardır.1080P Full HD 3G/HD-SDI sinyali
iletme, ve teklifleriYüksek istikrar ve net görüntüler.LED durum göstergeleridahil edilmiştir
Çalışma durumunun gerçek zamanlı izlenmesi için cihaz.
Uygulanabilir: Akıllı trafik izleme, güvenlik sistemleri, endüstriyel izleme
(elektrik, kimyasal endüstri, çelik, petrol, demiryolları vb.), askeri izleme (depolar, sınırlar vb.),
Kampüs ağları, stadyum canlı yayınları, TV programı iletimi ve diğer yüksek talep videoları
ve ses iletim senaryoları.
SDI Fiber ExtenderÖzellikleri
1Ch İki Yönlü 3G-SDI Video
1Ch Tally Sinyalı
2Ch İki Yönlü RS485 veya RS422 Verileri
2Ch Stereo Ses
1Ch Mikrofon
Otomatik geri dönüş 270Mbit/s - 1.48Gbit/s - 3Gbit/s
HDTV 720P, 1080I, 1080P, 1920*1080@60Hz desteği
¢ 20km'ye kadar uzun nakliye kapasitesi (SMF)
Sıcak değişim ve sıcak fiş;
- Tamamen dijital, sıkıştırılmayan yayın seviyesinde iletim;
Endüstri düzeyinde çok geniş bir sıcaklık aralığı (-20 °C ~ + 70 °C), çeşitli ortamlara uyarlanabilir;
SDI Fiber Extender Teknik Endeksler
| Fiber Optik arayüzü |
| Fiber arayüzü |
Simplex LC |
| İletişim mesafesi |
0-20Km |
| Dalga boyu |
1310nm/1550nm |
| Video |
| Video arayüzü |
BNC |
| Video giriş/çıkış impedansı |
75Ω |
| Video giriş/çıkış voltajı |
Tipik:1Vpp, Min 0.5Vpp, Maks 1.5Vpp |
| Video Bits Hızı |
En fazla 3.2Gb/s |
| Farklı kazanç (10%~90% APL) |
% 1 |
| SDI biçimi desteği |
625/25 PAL |
| 525/29.97 NTSC, 525/23.98 |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Video SDI standardı |
270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Haritalama ((3G-SDI) |
| SMPTE424M 3Gb/s seri arayüzü ((3G-SDI) |
| Veriler veya Tally |
| Fiziksel arayüz |
Endüstriyel standart vida terminal |
| Veri türü |
RS485 (Örneme) veya RS422 (Farklı), Tally sinyali |
| Sıklık/Sıfır desteği |
RS422 için maksimum 115200bps
RS485 için en fazla 57600bps
|
| BER |
<10 ′′9 |
| Stereo Ses veya Mikrofon |
| Ses girişi ve çıkışı |
3.5MM Ses |
| Ses biçimi |
@48KHz |
| Elektrikli |
| Güç adaptörü |
DC 5 ~ 25V |
| Güç tüketimi |
<5W |
| LED gösterge |
| P/S |
Güç kaynağı |
| DAT |
Veriler |
| Mekanik |
| Boyutlar (LxWxH) |
120 x 105 x 28 mm |
| Ağırlık |
1.5kg/ çift |
| Kaplama |
Alüminyum kasa |
| Montaj Seçenekleri |
Duvar montu |
| Çevre |
| Çalışma sıcaklığı |
-20°C+70°C |
| Depolama sıcaklığı |
-40°C+80°C |
| Çalışma Nemliği |
0~95% |
| MTBF |
≥100000 saat |
SDI Fiber Extender Sipariş Verme Bilgisi
| Model |
Açıklama |
| LNK-3G-1BV1T2BD2A1M |
1Ch İki Yönlü 3G-SDI Loop + 1Ch Tally + 2Ch İki Yönlü RS485 veya RS422 + 2Ch Stereo Audio + 1Ch Mikrofon Fiber Konvertörü üzerinden, Tek Mod Fiber, LC, 20km,İletici ve Alıcı dahil, çiftler tarafından kullanılır |

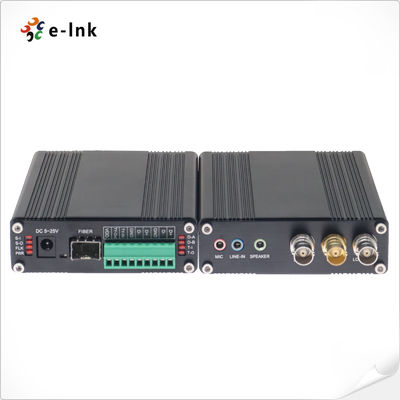

SDI Fiber Extender Panel
Not:
1. To+/To- LED'i 50MA akımla çalıştırabilir
2Tally Sinyal bağlantısı için TIN/TCM
3. T+/R- RS485 (varsayılan) veya RS422 (ihtiyaçlı) için
