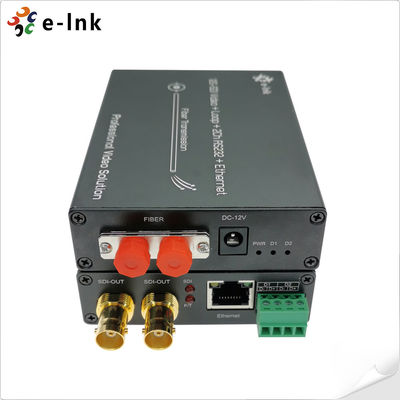

12G-SDI - Fiber Dönüştürücü, Gigabit Ethernet ve 2 Kanal Geri RS485 ile
Fiber Optik Üzerinden SDI'ya Genel Bakış
LNK-12GSDI-1V2R1GE serisi, yüksek performanslı bir 12G-SDI optik alıcı-vericidirBu ürün
Şunu destekler: bir kanal 12G-SDI video (gömülü ses ile) , bir kanal Gigabit Ethernet ,
ve tek bir fiber optik kablo üzerinden iki kanal ters RS485 veri iletimi sağlayarak uzun mesafeli iletim sağlar ve
12G-SDI yerel döngü izleme sağlar.Bu ürün
bir verici ve bir alıcı içerir ve çeşitli video formatlarını destekler,dahil olmak üzere
HDTV 4K×2K (3840×2160@60Hz), 1080P, 1080i ve 720P , ultra yüksek çözünürlüklügörüntü kalitesi ve düşük gecikme sağlar. Yayıncılık, stüdyolar, spor etkinlikleri, tıbbi görüntüleme,
video konferans ve üst düzey gözetim sistemleri için idealdir.
Fiber Optik Üzerinden SDI Özellikleri
[Çok Kanallı Ses Entegrasyonu]
- Her SDI kanalı, ayrı bir ses kablolama altyapısı olmadan profesyonel yayın ses gereksinimlerini destekleyen 8 kanallı gömülü ses yeteneği içerir.
[Akıllı Sinyal Optimizasyonu]
- Değişen kablo koşullarında sinyal bütünlüğünü koruyan ve iletim boyunca tutarlı video kalitesi sağlayan otomatik kablo eşitleme teknolojisine sahiptir.
[Kamera Sistemi Entegrasyonu]
- 12G/6G/3G-SDI kamera sistemleriyle doğrudan uyumluluk, mevcut yayın ve prodüksiyon ortamlarına sorunsuz entegrasyon sağlar.
[Gelişmiş Fiber Teknolojisi]
- 80 km'ye kadar sıkıştırılmamış yayın seviyesinde iletim sağlayan üstün dinamik aralığa sahip WDM/CWDM/DWDM fiber optik teknikleri kullanır.
[4K Yayın Performansı]
- 4K'yı destekler
*2160@60Hz) ve 1080P, 1080I, 720P dahil olmak üzere tüm HD/SD formatlarını destekleyerek eksiksiz yayın ve prodüksiyon iş akışı uyumluluğu sağlar.*2160@60Hz) ve 1080P, 1080I, 720P dahil olmak üzere tüm HD/SD formatlarını destekleyerek eksiksiz yayın ve prodüksiyon iş akışı uyumluluğu sağlar.Fiber Optik Üzerinden SDI Panel ve Arayüz
Fiber Optik Üzerinden SDI Teknik İndeksler
Formatlar
| ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) ve ST-259(SD) destekler |
Uyumlu |
| DVB-ASI ve AES10 (MADI) ile uyumlu |
Giriş |
| BNC üzerinde 1 x 12G-SDI |
Çıkış |
| 2 x FC fiber optik |
BNC üzerinde 1 x 12G-SDI döngü çıkışı |
| Desteklenen Çözünürlük |
| HDTV 4K*2K, 1080P, 1080I, 720P |
Çözünürlük aralığı |
| 3840*2160@60Hz |
Giriş kablosu özellikleri |
| ≤70m@12G SDI Belden 1694A |
Çıkış kablosu özellikleri |
| ≤60m@12G SDI Belden 1694A |
Ethernet |
| 10/100/1000Mbps |
Veri türü |
| 2 Kanal Geri RS485 |
Optik iletim bant genişliği |
| 270MHz～12GHz |
Güç |
| 12 VDC |
Güç Tüketimi |
| 6 W (Maks.) |
Boyutlar (UxGxY) |
| 117 x 80 x 24 (mm) |
Çalışma Sıcaklığı |
| -10℃～70℃ |
Depolama Sıcaklığı |
| -40℃～85℃ |
Fiber Optik Üzerinden SDI Uygulaması |
Satış Sonrası ve Garanti Politikası
Şunlardan oluşur:
çevrimiçi müşteri hizmetleri ve telefonla müşteri hizmetleri, sağlayan ürün danışmanlığı, bakım ve kabul hizmetleri
, bakım ve kabul hizmetleri.Hizmet Politikası
: Üç aylık değiştirme ve üç yıllık garanti.Değiştirme
: Bir dizi ürün satın alındıktan sonraki üç ay içinde, teknisyenler tarafından ürün arızası ve doğal olmayan afetlerden kaynaklanmayan insan kaynaklı hasar test edildikten sonra, alıcı aynı tür ürünleri değiştirmek için doğrudan satın alma noktasına gidebilir.Veya karşılaştırılabilir performansa sahip bir ürün. Ürün testinde sorun yoksa, orijinal numune iade edilecektir.
Garanti
: Doğal olmayan afetlerden kaynaklanmayan insan kaynaklı hasar durumunda, şirketimizin ücretsiz garanti süresi 1 yıldır.
[Aşağıdaki durumlar değiştirme ve ücretsiz bakım kapsamına girmez]1. Ürün kılavuzundaki talimatlara uygun olmayan çalıştırma ve bakımdan kaynaklanan hasar.
2. Uygunsuz voltaj girişi, su girişi ve kırılma gibi insan faktörlerinden kaynaklanan hasar.
3. Yıldırım, deprem, yangın vb. doğal afetlerden kaynaklanan ürün hasarı.
3. Şirketin izni olmadan, yerleşik ayarların yetkisiz olarak değiştirilmesi veya onarılması.
4. Ücretsiz bakım kapsamı dışındaki ürünler.
5. Müşteriler tarafından gönderilen onarımlar sırasında nakliye, yükleme ve boşaltmadan kaynaklanan hasar.
6. Ürün garanti kartındaki ürün barkodu veya modeli, ürünün kendisiyle uyuşmuyor.
7. Tasarım, teknoloji, üretim ve kalite gibi ürünle ilgili olmayan diğer sorunlardan kaynaklanan arıza veya hasar
