Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | 12G SDI Fiber Verici Alıcı | Desteklenen Çözünürlük: | HDTV 4Kx2K, 1080P, 1080I, 720P |
|---|---|---|---|
| SDI Girişi: | BNC üzerinde 1 x 12G SDI | SDI Çıkışı: | BNC'de 1 x 12G SDI döngü çıkışı |
| Veri tipi: | Geri Sayım ve RS485 | Çözünürlük aralığı: | 3840*2160 60Hz |
| Video Mesafesi: | 20 KM'ye kadar | Boyutlar (UxGxY): | 80x40x20 (mm) |
| Giriş/Çıkış Kablosu Spesifikasyonu: | ≤ 70m 12G SDI Belden 1694A | Garanti: | 3 yıl |
| Vurgulamak: | Fiber Genişletici Üzerinden 12G SDI Video,Fiber Genişletici Üzerinden RS485 Video |
||
Tally RS485 ve Loop Out SMF LC 20KM ile 12G SDI Video Üzerine Fiber Genişletici
12G SDI Fiber ExtenderAvantajlar
ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) ve ST-259 ((SD) destekler
12G/6G/3G-SDI kamera sistemleriyle doğrudan uyumlu
Fiber optik WDM/CWDM/DWDM tekniği
En az 10 km (6.2 mil), en fazla 80 km.
Tally ve geriye dönük RS485'i destekliyor
12G SDI Video Üzerine Fiber İletici Alıcı Uygulama
UHDTV/4K/8K/HDTV/SDTV Video
¢ Dijital Video İşleme ve Düzenleme
SMPTE uyumlu seri dijital arayüzü
Fiber üzerinden canlı yayınlanan etkinlikler
Ordu veya güvenlikte yüksek performanslı (hata içermeyen) gözetleme ağları
Akıllı Trafik İzleme Sistemi
Endüstriyel izleme (elektrik, kimya, çelik, petrol, demiryolu vb.)
Askeri İzleme (Ambar, Sınır, Muhafız, vb.)
Stadyum (DİŞİM HD video, ses aktarımı için)
Askeri İzleme (Ambar, Sınır, Muhafızlar vb.)
3G/6G/12G-SDI Fiber Extender Teknik İndeksleri
|
Biçimler |
ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) ve ST-259 ((SD) destekler |
|
Uyumlu |
DVB-ASI ve AES10 (MADI) ile uyumludur |
|
Giriş |
BNC'de 1 x 12G-SDI |
|
Çıkış |
1 x LC optik fiber |
|
BNC'de 1 x 12G-SDI devre dışı |
|
|
Desteklenen Çözüm |
HDTV 4K*2K, 1080P, 1080I, 720P |
|
Çözünürlük aralığı |
3840*2160@60Hz |
|
Girdi kablosunun özellikleri |
≤70m@12G SDI Belden 1694A |
|
Çıktı kablosunun özellikleri |
≤70m@12G SDI Belden 1694A |
|
Veri türü |
Geriye dönük sayım |
|
Veri türü |
Geriye dönük RS485 |
|
Optik iletim bant genişliği |
270MHz 12GHz |
|
Güç |
5-15 VDC |
|
Güç tüketimi |
2 W (En fazla.) |
|

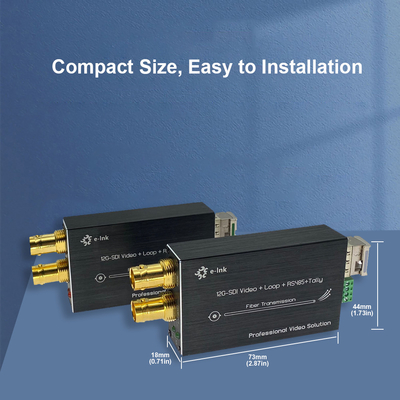

Boyutlar (LxWxH) |
80 x 40 x 20 (mm) |
|
Depolama sıcaklığı |
-40°C~80°C |
|
Çalışma sıcaklığı |
-40°C~85°C |
12G SDI Mikro Optik GenişleticiGenel bakış

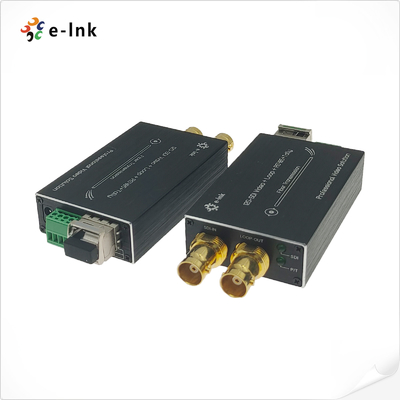

LNK-M12G-1V1T1D Serisi Mini tip 12G-SDI Fiber Converter, fiber optik kablo üzerinden aktarılan 1Ch 12G Video (ses gömülü), 1Ch Tally sinyali ve 1Ch Backward RS485'i destekler.ve 12G döngü çıkışı üzerinden yerel olarak sinyali izleyinE-link 12G Video over Fiber Converters, HDTV 4K*2K ((3840*2160@60Hz), 1080P,1080I, 720P için bir verici ve bir alıcı içerir.
12G-SDI Fiber Dönüştürücü Sipariş Bilgisin
|
Model |
Açıklama |
|
LNK-M12G-1V1T1D-20 |
Mini tip 12G-SDI Fiber dönüştürücü Tally, Ters RS485 ve döngü dışı, SMF, LC Fiber Connector 20KM, İletici ve Alıcı dahil, çiftler tarafından kullanılır |
