Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | 8 Kanal 3G-SDI Fiber Dönüştürücü | Güç girişi: | 100VAC - 220VAC |
|---|---|---|---|
| Giriş biçimi: | SD/HD/3G-SDI | Video Girişi/Çıkışı: | TX/RX'te Döngü Çıkışlı 8 Kanal |
| Ethernet Arayüzü: | 1 bağlantı noktalı 10G/5G/2.5G/1G/100BASE-T RJ45 | Elyaf Tipi: | Tek LC optik fiber |
| İletim Mesafesi: | 20 KM'ye kadar | Boyutlar (UxGxY): | 483 x 270 x 45 mm (19 inç 1U) |
| Ağırlık: | 8 KG/çift | Garanti: | 3 yıl |
| Vurgulamak: | 8 Kanal Fiber Dönüştürücü,10G Ethernet ile Fiber Dönüştürücü |
||

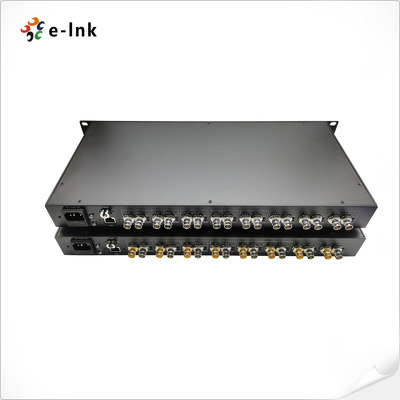

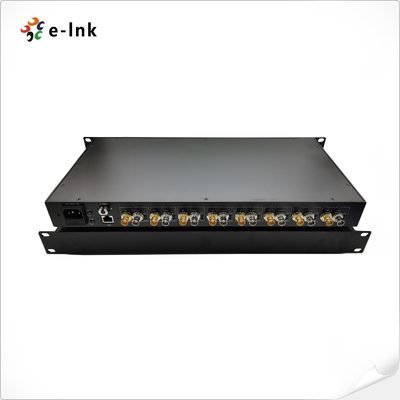

10G Ethernet ve Döngü Çıkışlı Tek Modlu Fiber 20KM ile 8 Kanal 3G-SDI Fiber Genişletici
Fiber Genişletici Üzerinden 3G/6G/12G SDI VideoAvantajlar
►3G-SDI girişinin sekiz kanalını destekleme ve gömülü ses senkron iletimini destekleme
►Bir adet 10G Ethernet iletimini destekleyin
►Verici halka geçiş çıkışını desteklerken, alıcı çift çıkışı destekler
►Çift renkli BNC tasarımı, giriş ve çıkış sinyallerinin tanımlanmasını kolaylaştırır (giriş terminali olarak altın ile)
►HDTV 1080P, 1080I, 720P'yi destekler.Maksimum 1920* 1080@60Hz
►Sinyal kaynakları ve cihazları seçmeden güçlü uyumluluk
8Ch 3G-SDI Fiber Verici Alıcı Teknik İndeksleri
|
Fiber Optik arayüz |
|
|
Fiber arayüzü |
tek yönlü LC |
|
İletim mesafesi |
20Km |
|
dalga boyu |
1310nm/1550nm |
|
Video |
|
|
Video arayüzü |
BNC |
|
Video giriş/çıkış empedansı |
75Ω |
|
Video giriş/çıkış gerilimi |
Tipik: 1Vpp, Min 0,5Vpp, Maks 1,5Vpp |
|
Video Bit Oranı |
Maks 3,2 Gb/sn |
|
Diferansiyel kazanç (%10～%90 APL) |
<%1 |
|
Video SDI standardı |
270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
|
SMPTE425M3Gb/s Eşleme(3G-SDI) |
|
|
SMPTE424M 3Gb/sn seri arayüz(3G-SDI) |
|
|
Video girişi |
TX'te Loop Out ile 8 Kanal |
|
Video çıkışı |
RX'te Loop Out ile 8 Kanal |
|
Ethernet |
|
|
standartlar |
IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3bz 2.5G/5GBASE-T IEEE 802.3an 10GBASE-T IEEE 802.3ae 10 Gb/sn Ethernet IEEE 802.3x tam çift yönlü akış kontrolü |
|
Arayüz |
1 adet 10G/5G/2.5G/1G/100BASE-T RJ45 |
|
Çalışma modu |
Varsayılan olarak otomatik anlaşma |
|
LED Göstergesi |
|
|
PWR |
Güç kaynağı |
|
SDI 1~8 |
3G-SDI Sinyali |
|
DAVRANMAK |
RJ45 Ethernet Sinyali |
|
BAĞLANTI |
Bağlantı Durumu |
8 Kanal 3G SDI Fiber GenişleticiEthernet Üzerinden Genel Bakış

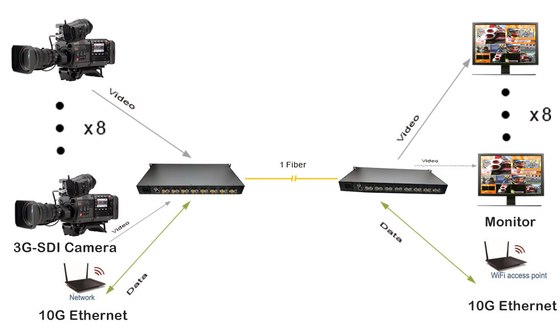

8 kanallı sıkıştırılmamış 3G-SDI dijital optik alıcı-verici, 8 kanallı 3G-SDI ve 1 kanallı 10G ağ bağlantı noktasından oluşur ve yüksek tanımlı SDI sinyallerini tek çekirdekli tek modlu optik fiberler aracılığıyla iletir.Optik alıcı-verici iletimi, uzun iletim mesafesi (1-80km), geniş frekans bandı, güçlü anti-parazit performansı, yüksek güvenlik performansı, küçük boyutu ve hafifliği gibi avantajlara sahiptir, bu da onu uzun mesafeli ve özel ortam iletimi için uygun hale getirir.
8 Kanallı 3G-SDI Fiber 10G Ethernet Sipariş Bilgileri ile DönüştürücüN
|
modeli |
Tanım |
|
LNK-3G8V10GE
|
10G Ethernet ve devre çıkışı, SMF ile 8 Kanal 3G-SDI Fiber Dönüştürücü,
LC Fiber Konnektör 20KM, Verici ve Alıcı dahil, çiftler halinde kullanılır
|
