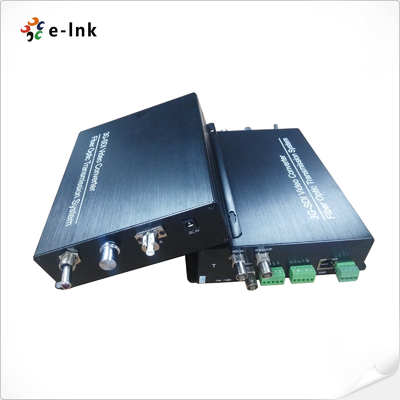

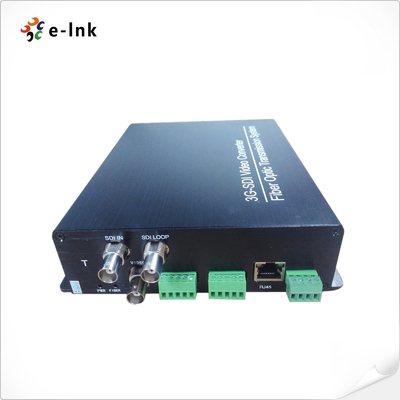

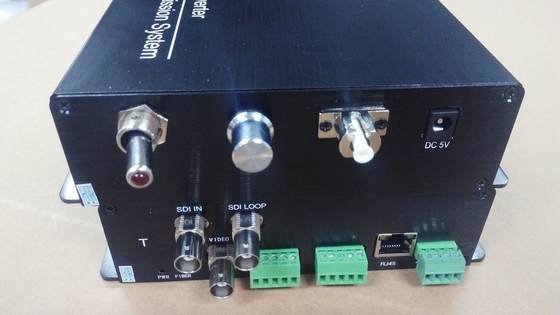

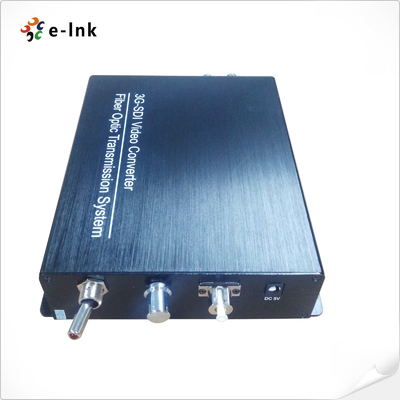

3G/HD/SD- SDI, RS422, Ses, Ethernet, Tally, Intercom ve Fiber Multiplexer üzerinden Video Geri
SDI Fiber ExtenderAvantajlar
SMPTE 3G, HD ve SD-SDI veri oranlarını destekler
Tüm patolojik kalıpları ele almak
Sinyal bütünlüğünü sağlamak için otomatik kablo eşitleme
Uzakdan & Tally & Audio ((Intercom) & Video Geri
10/100 Ethernet
Sinyal bütünlüğünü sağlamak için otomatik kablo eşitleme
Otomatik yeniden kilitleme 270Mbit/s - 1.48Gbit/s - 3Gbit/s
SMPTE 424M, SMPTE 292M ve SMPTE 259M standartlarına göre 270Mbit/s'den 3Gbit/s'ye kadar destek sinyal türü, DVB-ASI
3G/HD/SD-SDI kamera sistemleriyle doğrudan uyumlu ve RS-232, RS-422 ve RS-485 veri protokollerini destekler
Tek modlu fiber üzerinden 10+km veya çok modlu fiber üzerinden 300m
️ Terminal bloğunun güç girişi, sıcak değiştirme ve sıcak fişleme
SDI Fiber Extender Teknik Endeksler
| Genel Özellikler |
| Çalışma Temp |
-10°C ila +75°C |
| Depolama sıcaklığı |
-40°C ila 85°C |
| Nemlilik |
0 ~ 95% (kondensasyonsuz) |
| Girdi gücü |
DC5V 3A |
| Çıkış Gücü |
-6~-1dBm |
| Rx duyarlılığı |
<-18dBm |
| İletişim mesafesi |
SM fiber 10+km, MM fiber 300m |
| Optik konektör |
Dal LC /FC/ST/SC/MX/ Lemo / Neutrino (ihtiyaç duyulmaz) |
| SDI girişi/çıkışı |
| Sinyal biçimi |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Veri oranı |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Kablo Equalization |
Otomatik kablo EQ (Bel den 1694A kablosu) |
| 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
| SDI arayüzü |
BNC 75 Ohm |
| İletişim |
| Kamera Optik Adaptörü |
| Arayüz |
4pin XLR (Erkek) / 5pin XLR (Kadın) / 3.5mm kulaklık jack |
| Mikrofon |
Sessiz ve önceden seçimi olan mikrofon girişleri |
| Kulaklık |
Yüksek veya düşük hacimli |
| Ses |
Saldo veya dengesizlik çizgisi seviyesi |
| Tally |
| Kamera Optik Adaptörü |
| Arayüz |
4 pinli hava kafası veya 3 pinli mini XLR |
| Çıkış |
Kuru temas kapama veya ıslak +12V |
| Açık: kısa veya +12V |
| Kapalı: açık veya 0V |
| Uzaktan kumanda |
| Arayüz |
Endüstriyel Standartın terminal bloğu |
| Veriler |
RS422 / RS232/ RS485 |
| Ethernet |
| Liman |
10/100 Base-T, RJ-45 bağlantısı |
| Çalışma modu |
Tam çift katlı/yarı çift katlı |
| Veri oranı |
10 M bps ve 100 M bps Ethernet (Auto Adaptive) |
Endüstriyel Ethernet Medya DönüştürücüGenel bakış

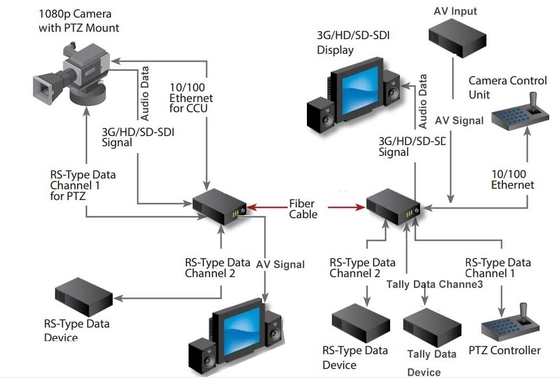

LN K-MIDI Serisi, SMPTE 424M-2006, 292 ve 259 uyarınca 10/100 Base-T Ethernet RS422, Audio, Ethernet, Tally,Tek mod veya çok modlu fiber üzerinden Intercom & Return VideoTüm veri kanalları eşzamanlı olarak kullanılabilir. Sistem, kameradan Ana İstasyona 3G/HD-SDI sinyali ve geri dönüş videosu (3G/HD-SDI) iletebilir.sayımSistem, çoklu kamera 3G/HD-SDI üretimi için gereken tüm sinyalleri, sağlam, sağlam, sağlam, sağlam, sağlam, sağlam, sağlam, sağlam, sağlam, sağlam, sağlam, sağlam, sağlam, sağlam, sağlam, sağlam, sağlam, sağlam,Herhangi bir stüdyoda veya uzaktan üretimde sorunsuz bağlantı.
