Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Fiber Arayüz: | tek yönlü LC | İletim Mesafesi: | 550m-120Km (SFP alıcı-vericisine bağlıdır) |
|---|---|---|---|
| Dalga boyu: | 1310 nm /1550 nm (SFP alıcıya bağlı) | Kargo ağırlığı: | 1.1 KG/çift |
| Boyutlar (UxGxY): | 166*28*105MM | Çalışma sıcaklığı: | -40°C~ +80°C |

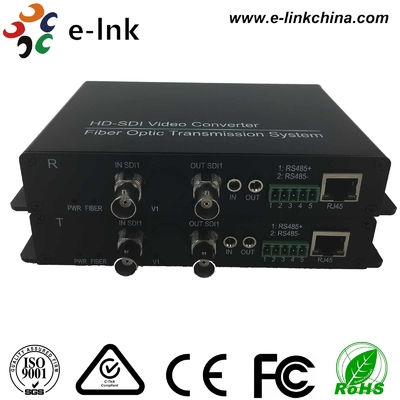

SD/HD/3G-SDI+RS485/RS422/RS232Veri + 10/100M Ethernet üzerindenFiber dönüştürücü
SDI Video SFP Modülü Avantajlar
Dalga boyu aralıkları 1310nm, 1550nm ve 16 diğer CWDM dalga boyu türüdür (ITU-T G'ye uygun.694.2);
Automatik kablo eşitleme, 3,2 Gb/s'nin altındaki tüm hızlar için kullanılır (Belden 1694A);
İş koşullarını izlemek için LED Durum İşareti;
Video yenilenmesini desteklemek;
SFP alıcıyı destekle
En yüksek çalışma hızı 3.2Gb/s'dir.
SMPTE 292M (2.9Gb/s) saat kurtarma için.
SD-SDI / HD-SDI / 3G-SDI ailesi dijital video arayüzlerini tek fiber üzerinden göndermenizi sağlayan bir plug and play ürünü.
Teknik İndeks
FiberOptik olarakBaşlık:
| Fiber arayüzü | simplex LC |
| İletişim mesafesi | 550m-120Km (SFP alıcıya bağlı) |
| Dalga boyu | 1310 nm /1550 nm (SFP alıcıya bağlı) |
Video
| Video arayüzü | BNC |
| Video giriş/çıkış impedansı | 75Ω |
| Video giriş/çıkış voltajı | Tipik:1Vpp,Min 0.5Vpp,Max 1.5Vpp |
| Video Bits Hızı | En fazla 3.2Gb/s |
| Farklı kazanç (10%~90% APL) | % 1 |
Video SDI standardı | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
Veriler
| Fiziksel arayüz | Endüstriyel standart vida terminal |
| Veri türü | RS485/RS422/RS232/Manchester |
| Sıklık/Sıfır desteği | 0~400K bps |
Ethernet
| Liman | 10/100 Base-T, RJ-45 bağlantısı |
| Çalışma modu | Tam çift katlı/yarı çift katlı |
| Veri oranı | 10 Mbps ve 100 Mbps Ethernet (Auto Adaptive) |
Güç kaynağı
| Güç adaptörü | AC 100-240V'den DC 5V 2A'ya |
| Güç tüketimi | <3W |
| Boyut Boyutu | 166*28*105MM |
| Nakliye ağırlığı | 1.1kg/ çift |
| (dış güç adaptörleri ve paket kutusu dahil) | |
Çevre
| Çalışma sıcaklığı | -40°C+80°C |
| Depolama sıcaklığı | -40°C ≈ +85°C |
| Çalışma Nemliği | 0~95% |
| MTBF | ≥100000 saat |
Endüstriyel Ethernet Medya DönüştürücüGenel bakış
E-link'in SDI SD / HD / 3G video dijital optik dönüştürücüsü uluslararası gelişmiş tüm dijital gigabit optik fiber iletim teknolojisini benimser.Bu standartlar sıkıştırılmamış, şifresiz dijital video sinyalleri (ihtiyaçlı olarak gömülü Ses ve/veya Zaman Kodu da dahil olmak üzere) televizyon tesislerinde; ayrıca paketli veri için de kullanılabilir.Ve şimdi LNK-HD-SDI fiber optik cihazları ile bu sinyalleri fiber optik kablolar üzerinden uzun mesafeler boyunca iletebilirsiniz.. HD SDI video sinyali, bozulmayan, yüksek kaliteli, uzun mesafeli iletim ile 1 tek fiber ile iletilebilir.net görüntü kalitesi, ve cihazın gövdesinde LED Durum İfade ile yüksek istikrar. cihazların çalışma durumu görsel olarak gözlemlenebilir. Aynı zamanda, anahtar değeri, voltaj,çalışma durumu ve diğer ters yararlı sinyal bilgileri RS485 verileri ile kontrol edilebilirBu, cihazlarımızı farklı müşterilerin talepleri karşısında daha esnek hale getirir.Okul ağlarıEndüstriyel izleme (elektrik, kimya, çelik, petrol, demiryolu ve diğerleri), askeri izleme (depo, sınır, muhafızlar, vb.), televizyon programı iletim sistemi, stadyum (canlı HD video için,Ses iletimi).
