Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Fiber Arayüz: | Simpleks FC | İletim Mesafesi: | 550m-20Km |
|---|---|---|---|
| Dalga boyu: | 1310nm/1550nm | Güç tüketimi: | <5W |

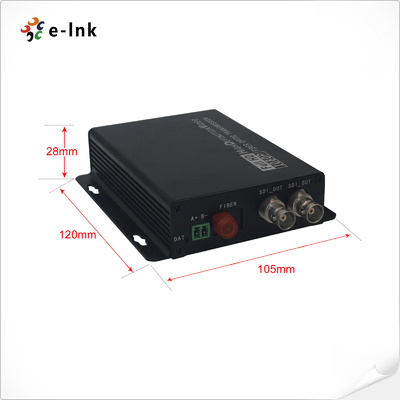

| Boyutlar (UxGxY): | 120x105x28mm | Çalışma sıcaklığı: | -20°C～+70°C |
3G/HD-SDI'ye Fiber dönüştürücü
SDI Video SFP Modülü Avantajlar
Her bir kanal 8 kanallı ses içerir.
Sinyal bütünlüğünü sağlamak için otomatik kablo eşitleme
Otomatik yeniden kilitleme 270Mbit/s - 1.48Gbit/s - 3Gbit/s
HD-SDI kamera sistemleriyle doğrudan uyumlu
En az 10 km (6.2 mil), 80 km'ye kadar uzunluğa ulaştırma yeteneği
️ Terminal bloğunun güç girişi; Sıcak değişim ve sıcak fiş;
- Tam dijital sıkıştırılmayan yayın seviyesinde iletim;
- Süper optik dinamik aralığı ve ayarlama serbest;
Fiber optik WDM/CWDM/DWDM tekniği;
- 1000M optik fiber iletim, güncelleme kolay;
SDI Video SFP Modülü Teknik Endeksler
| Video | |
| Video arayüzü | BNC |
| Video giriş/çıkış impedansı | 75Ω |
| Video giriş/çıkış voltajı | Tipik:1Vpp, Min 0.5Vpp, Maks 1.5Vpp |
| Video Bits Hızı | En fazla 3.2Gb/s |
| Farklı kazanç (10%~90% APL) | % 1 |
| Video SDI standardı | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Haritalama ((3G-SDI) | |
| SMPTE424M 3Gb/s seri arayüzü ((3G-SDI) | |
| Veriler | |
| Fiziksel arayüz | Endüstriyel standart vida terminal |
| Veri türü | RS422/RS485 Ters Yön |
| Sıklık/Sıfır desteği | RS422 için maksimum 115200bps |
| BER | <10 ′′9 |
| Elektrikli | |

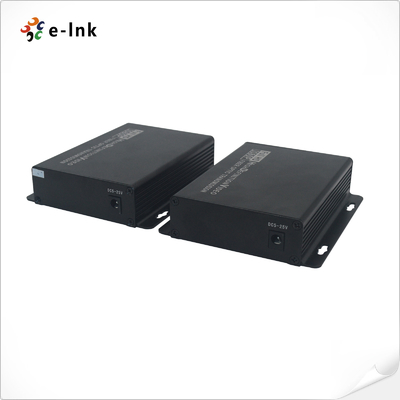

| Güç adaptörü | DC 5 ~ 25V |
| Güç tüketimi | <5W |
| LED gösterge | |
| P/S | Güç kaynağı |
| DAT | Veriler |
| Mekanik | |
| Boyutlar (LxWxH) | 120 x 105 x 28 mm |
| Ağırlık | 0.43KG/çifte |
| Kaplama | Alüminyum kasa |
| Montaj Seçenekleri | Duvar montu |
Endüstriyel Ethernet Medya DönüştürücüGenel bakış

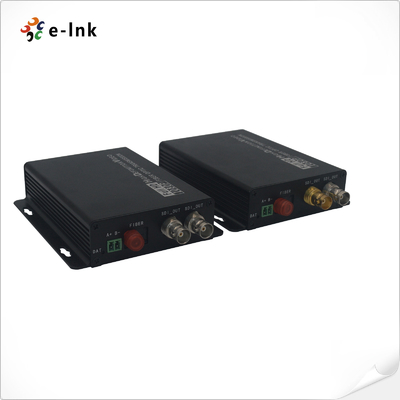

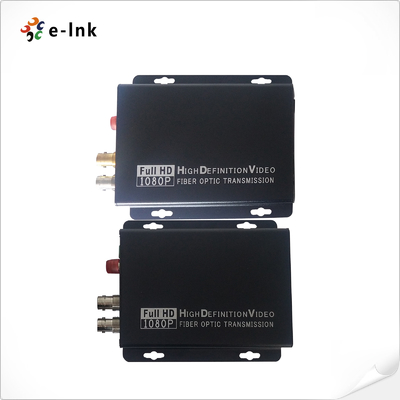

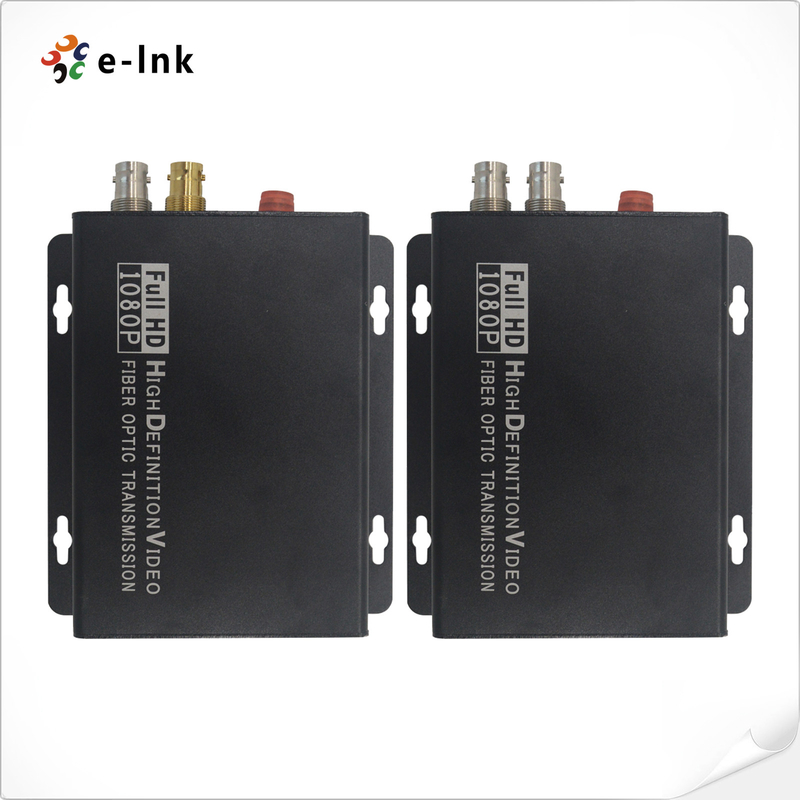

LNK-HD-110 & LNK-3G-110 Serisi 3G/HD-SDI Fiber Converter, fiber optik kablo üzerinden iletilen 1 kanal 3G/HD-SDI Video (audio gömülü) ve ters RS422/485 veri sinyali destekler.ve 3G/HD-SDI döngüsü çıkışı üzerinden sinyali yerel olarak izlerE-link 3G/HD-SDI Video over Fiber Converters, 1080P 3G/HD-SDI sinyali için bir verici ve bir alıcı içerir.
Sipariş Verme Bilgisi
| Model | Açıklama |
| LNK-HD-110-20 | HD-SDI'den Fiber DeğiştiricisineRS422 ters veri ve döngü dışı, SMF, FC Fiber Connector 20KM, ikili olarak kullanılan verici ve alıcı dahil |
| LNK-3G-110-20 | RS422 ters veri ve döngü dışı, SMF, FC Fiber Connector 20KM ile 3G-SDI Fiber Converter, İletici ve Alıcı dahil, çiftler tarafından kullanılır |
