3G/HD-SDI döngü çıkışında Tally & Ters RS485 ile Mini-tip 3G-SDI'dan Fiber Çevirici

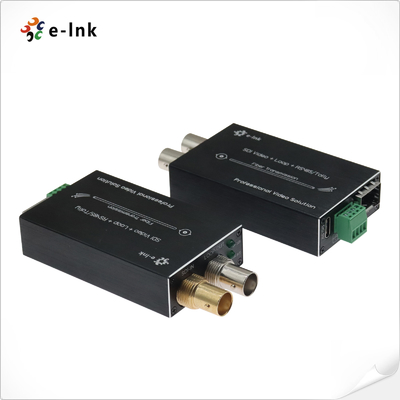

Büyük resim : 3G/HD-SDI döngü çıkışında Tally & Ters RS485 ile Mini-tip 3G-SDI'dan Fiber Çevirici

Ürün ayrıntıları:

Menşe yeri:	Guangdong
Marka adı:	E-link
Sertifika:	CE FCC RoHS
Model numarası:	LNK-M3G-1V Serisi

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 çift
Fiyat:	negotiable
Ambalaj bilgileri:	SDI - Fiber Optik Dönüştürücü Standart Dışa Aktarma Paketi
Teslim süresi:	3-7 İş Günü
Ödeme koşulları:	Western Union, MoneyGram, T/T, Paypal
Yetenek temini:	1000 PCS/AY

İletişim

Detaylı ürün tanımı

Fiber Arayüz:	tek yönlü LC	Dalga boyu:	1310nm/1550nm
Veri tipi:	Tally & Ters Rs485	Gövde:	Alüminyum Kasa
Montaj Seçenekleri:	masaüstü	Ağırlık:	75G (TX) 75G (RX) 450g (Paket)

Mini tip 3G-SDI ile Tally ile Fiber dönüştürücü& Ters RS485

Genel bakış

LNK-M3G-1V Serisi, tasarlanmış kompakt ve yüksek performanslı 3G/HD-SDI fiber optik dönüştürücüdür.

Profesyonel yayın ve video aktarımı uygulamaları için:

- 1 kanal 3G / HD-SDI video ( gömülü sesle)
- Tally sinyali (kamera kontrolü ve interkom için)
- Ters RS485 verileri (iki yönlü iletişim için)

Tüm sinyalleri tek bir fiber optik kablo üzerinden iletilir, uzun mesafe, düşük gecikme ve

Yerel bir 3G/HD-SDI döngüsü çıkışı, sistem için gerçek zamanlı izleme sağlar.

Doğrulama.

E-link 3G/HD-SDI Video over Fiber Converters set, bir verici ve bir alıcı içerir.

1080p ve diğer standart 3G/HD-SDI video biçimleriyle tamamen uyumludur.

Canlı üretim, yayın ve AV sistemleri için idealdir, bu dönüştürücü güvenilir ve uygun maliyetli bir

Yüksek kaliteli fiber üzerinden video için bir çözüm.

Özellikleri

Otomatik geri dönüş 270Mbit/s - 1.48Gbit/s - 3Gbit/s

Sıcak değişim ve sıcak fiş

Her bir kanal 8 kanal ses içerir gömülü

Çalışma koşullarını izlemek için LED Durum İşareti

Endüstri düzeyinde çok geniş sıcaklık aralığı (-20 °C ~ + 70 °C), çeşitli ortamlara uyarlanabilir

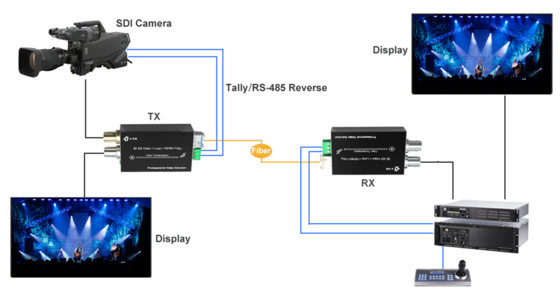

Uygulama

3G/HD-SDI döngü çıkışında Tally & Ters RS485 ile Mini-tip 3G-SDI'dan Fiber Çevirici 0

Teknik Endeksler

Fiber Optik arayüzü
Fiber arayüzü	Simplex LC
İletişim mesafesi	550m-20Km
Dalga boyu	1310nm/1550nm
Video
Video arayüzü	BNC
Video giriş/çıkış impedansı	75Ω
Video giriş/çıkış voltajı	Tipik:1Vpp, Min 0.5Vpp, Maks 1.5Vpp
Video Bits Hızı	En fazla 3.2Gb/s
Farklı kazanç (10%~90% APL)	% 1
SDI biçimi desteği	625/25 PAL
	525/29.97 NTSC, 525/23.98
	720p50, 720p59.94
	1080i 23/24/30/50/59.94
	1080P 23.98/24/30/50/60
Video SDI standardı	270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI)
	SMPTE425M3Gb/s Haritalama ((3G-SDI)
	SMPTE424M 3Gb/s seri arayüzü ((3G-SDI)
Veriler
Fiziksel arayüz	Endüstriyel standart vida terminal
Veri türü	Tally & Reverse RS485
Sıklık/Sıfır desteği	RS422 için maksimum 115200bps RS485 için en fazla 57600bps
BER	<10 ′′⁹
Elektrikli
Güç adaptörü	DC 5V
Güç tüketimi	<5W
LED gösterge
SDI	SDI videosu
P/T	Güç kaynağı
Mekanik
Boyutlar (LxWxH)	73 x 44 x 17 mm (TX) 73 x 44 x 17 mm (RX) 185 x 132 x 100 mm (Paket)
Ağırlık	75g (TX) 75g (RX) 450 g (Paket)
Kaplama	Alüminyum kasa
Montaj Seçenekleri	Masaüstü
Çevre
Çalışma sıcaklığı	-20°C+70°C
Depolama sıcaklığı	-40°C+80°C
Çalışma Nemliği	0~95%
MTBF	≥100000 saat

Sipariş Verme Bilgisi

Model	Açıklama
LNK-M3G-1V-MM	Tally & Reverse RS485 ve döngü dışı, MMF, LC Fiber Connector 500 metre ile birlikte çiftler tarafından kullanılan Mini tip 3G-SDI Fiber Converter
LNK-M3G-1V-20	Mini tip Tally & Reverse RS485 ve döngü dışı, SMF, LC Fiber Connector 20KM ile Fiber dönüştürücüye 3G-SDI, İletici ve Alıcı dahil, çiftler tarafından kullanılır
LNK-M3G-1V-40	Tally & Reverse RS485 ve döngü dışı, SMF, LC Fiber Connector 40KM ile Mini tip 3G-SDI Fiber Değiştiricisi, İletici ve Alıcı dahil, çiftler tarafından kullanılır

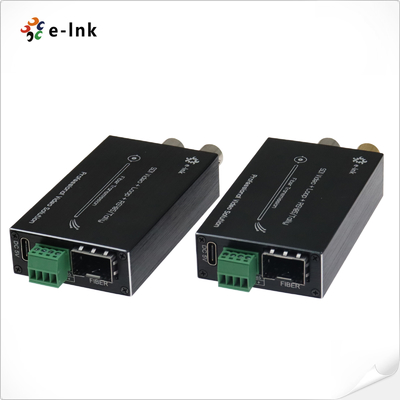

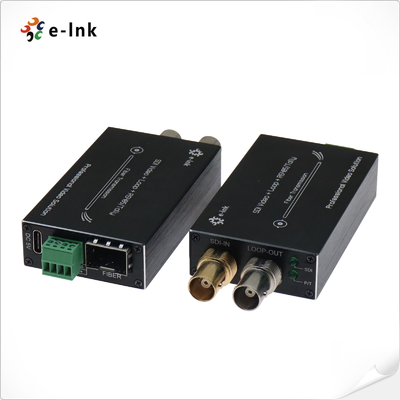

Arayüz ve LED

3G/HD-SDI döngü çıkışında Tally & Ters RS485 ile Mini-tip 3G-SDI'dan Fiber Çevirici 1
