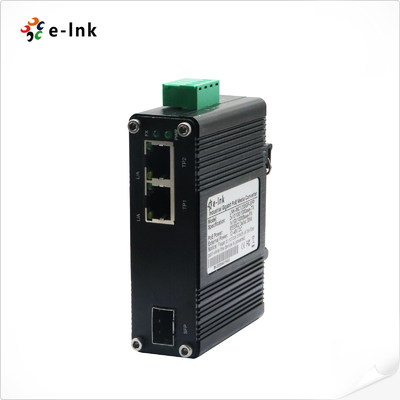

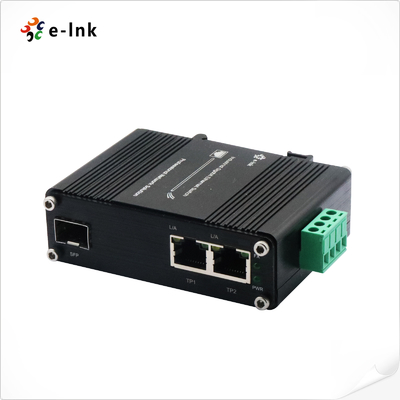

Mini Endüstriyel 1-Port 100/1000X SFP - 2-Port 10/100/1000T Ethernet Medya Dönüştürücü
Genel Bakış
LNK-IMC1200G-SFP Serisi, endüstriyel ağ uygulamaları için tasarlanmış sağlam bir DIN rayına monte edilebilir medya dönüştürücü serisini temsil eder.
Bu dayanıklı cihazlar, 10/100/1000Base-T bakır Ethernet ve 100/1000Base-X SFP fiber arayüzleri ile çift portlu bağlantı sunarak esnek medya
dönüştürme yetenekleri sağlar. Zorlu ortamlarda güvenilirlik için tasarlanan seri, EN55022 standartlarına uygunluğu korurken -40°C ila +75°C arasında genişletilmiş bir sıcaklık aralığında çalışır.
Hem yarım çift yönlü hem de tam çift yönlü modları destekleyen bu dönüştürücüler, çeşitli SFP modüllerini
(tek modlu/çok modlu, 1/2 çekirdek) destekleyerek farklı fiber ağ gereksinimlerini karşılar. Endüstriyel
otomasyon, ulaşım ve dış mekan kurulumları için ideal olan LNK-IMC1200G-SFP Serisi, standart ticari sınıf ekipmanların başarısız olacağı yerlerde istikrarlı
performans sunar.
Temel iyileştirmeler:
1. Tek bir modelden ziyade bir seri olarak açıkça konumlandırır
2. Daha iyi organize edilmiş teknik özellikler
3. Endüstriyel kullanım için daha güçlü bir değer önerisi
4. Belirli uygulama örnekleri içerir
5. Daha profesyonel teknik dil
6. Akışı iyileştirirken tüm kritik özellikleri korur
7. Çalışma koşulları hakkında bağlam ekler ("standart ekipmanın başarısız olacağı yerlerde")
Özellikler
► 12~48VDC Klemens Bloğu Güç Girişi

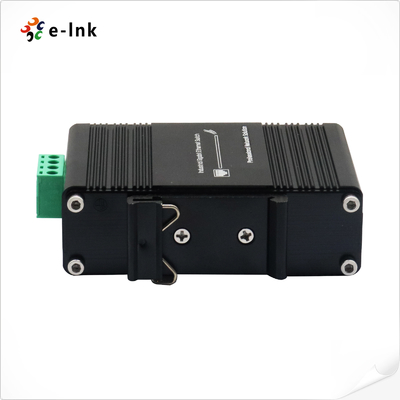

► DIN-Ray ve Duvara Montaj kurulumunu destekler
► Çevresel olarak güçlendirilmiş -40°C ila 75°C (-40°F ila 167°F) çalışma sıcaklığı
► Tam/Yarım çift yönlü, Otomatik müzakereyi destekler
► IEEE 802.3az Enerji Verimli Ethernet (EEE)
► Otomatik MDI / MDI-X fonksiyonlu 2 portlu 10/100/1000BASE-T RJ45
► 1 SFP Portu, 100Base-FX veya 1000Base-X çift mod (otomatik algılama)
Uygulama
Teknik İndeksler
Ethernet
Standartlar:
| IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3az Enerji Verimli Ethernet (EEE) |
| İşleme Türü: |
| Depola ve İlet |
| İleri Filtre Oranı: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
1,488,000pps (1000Mbps) |
| Paket Tampon Belleği: |
| 1 Mbit |
| Maksimum Paket Uzunluğu: |
9K Bayt |
| Adres Tablosu Boyutu |
2K MAC Adresi |
| Arayüz |
Konektör: |
| 2 x RJ45 |
| Optik Port: |
1 x SFP 1000Base-X veya 100Base-FX (otomatik algılama) |
| Elektriksel ve Mekanik |
Giriş Gücü: |
| 12~48VDC, 4-pin klemens bloğu |
| Güç Tüketimi: |
5W Maks. |
| LED Göstergeleri: |
PWR: |
| Güç Durumu |
| L/A: |
Veri BAĞLANTI Durumu |
| SPD: |
Ethernet Durumu |
| 100M/1000M: |
Fiber BAĞLANTI Durumu |
| Boyutlar (GxDxY): |
95 x 70 x 30 mm |
| Ağırlık: |
0.25Kg |
| Kasa: |
Alüminyum Kasa |
| Montaj Seçenekleri: |
DIN-Ray / Duvara Montaj |
| Çevresel |
Çalışma Sıcaklığı: |
| -40°C ila 75°C (-40°F ila 167°F) |
| Saklama Sıcaklığı: |
-40°C ila 85°C (-40°F ila 185°F) |
| Bağıl Nem: |
%5 ila %95 yoğuşmasız |
| MTBF |
> 200.000 saat |
| Yasal Onaylar |
ISO9001, CE, FCC, RoHS |
| EMI: |
| EN55022:2010+AC: 2011, Sınıf A |
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
EMS:
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Aşırı Gerilim)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Sipariş Bilgileri
Model
|
Açıklama
| LNK-IMC1200G-SFP |
Dayanıklı 2-Port 10/1001000BASE-TX - 100/1000BASE-X SFP Medya Dönüştürücü |
| SFP Seçenekleri |
► SFP seçeneği. Lütfen SFP'nizi SFP Seçenekleri Sayfamızdan (Endüstriyel SFP) seçin. |
| ► SFP modülü ayrıca satın alınmalıdır. |
Montaj Seçenekleri |
| ► Varsayılan DIN-Ray Braketi takılıdır; Duvara Montaj Braketi dahildir. |
| Güç Seçenekleri |
► 24W/1A 24VDC Güç Kaynağı. Klemens Bloğu için Açık Kablo |
| ► Güç Kaynağı ayrıca satın alınmalıdır. |
|
|
