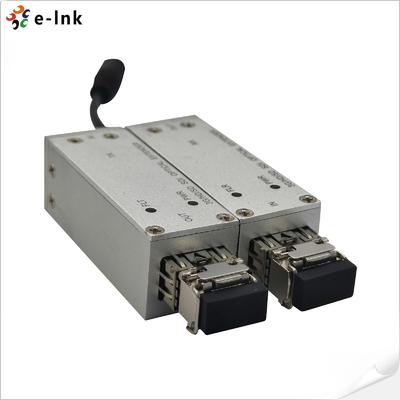

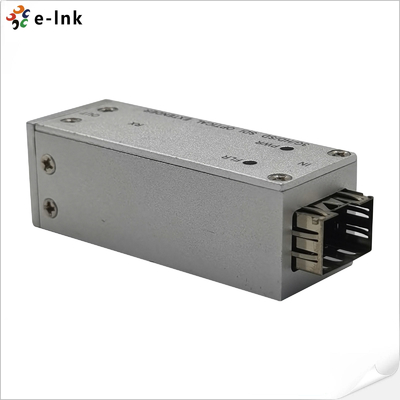

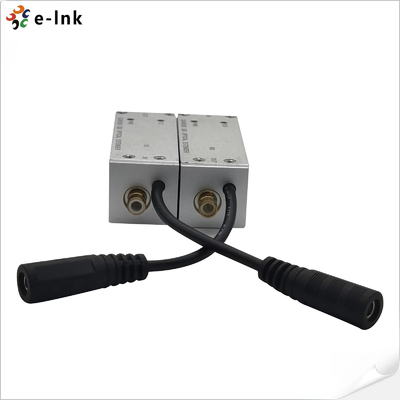

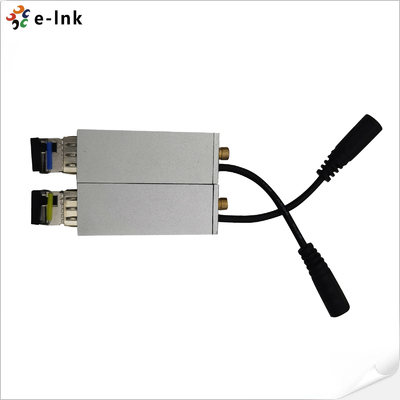

SMB 3G/HD/SD-SDI Optik Mikro Genişletici
SDI Mikro Genişletici Fiber Optik Özet
Bu 3G-SDI/HD-SDI/SD-SDI minyatür fiber optik uzatıcı 3G-SDI, HD-SDI, SD-SDI,
veya DVB-ASI yüksek çözünürlüklü dijital video sinyali tek mod veya multimod lif üzerinden.
SMPTE 424M, SMPTE 259M, SMPTE 297M, SMPTE 310M ve SMPTE 305M (SDTI) standartları,
gelişmiş dijital fiber optik iletim teknolojisini kullanır ve kolaylaştırmak için herhangi bir ayarlama gerektirmez
Düşük güçte 5V güç kaynağıyla çalıştırılan ve kompakt boyutlarda yayın için idealdir.
Video üretimi ve multimedya iletim uygulamaları.
SDI Mikro Genişletici Fiber Optik Özellikleri
3G-SDI/HD-SDI/SD-SDI sinyali otomatik tanıma, el seçimi gerekmez
120 km'ye kadar iletim mesafesi
CWDM teknolojisi, tek bir fiber üzerinden 16 (18) kanala kadar iletişime izin verir.
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M ile uyumlu
SMPTE344N
DVB-ASI (EN50083-9) ile uyumlu
LED durumunun uygun talimatı.
PCB kartı çevre dostudur (Pb içermez)
Düzgün ve güvenilir sinyal iletimini sağlamak için çok katmanlı tasarımı olan PCB kartı
SDI Mikro Genişletici Fiber Optic Boyutu ve Boyutu
SDI Mikro Genişletici Fiber Optik Teknik İndeksleri
| SDI Girişi |
| Video standardı |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M |
| Sinyal standardı |
SD-SDI ((270 Mbps), HD-SDI ((1.485 Gbps), 3G-SDI ((2.97 Gbps) |
| Karar |
10 bit |
| Sinyal seviyesi |
<380mVp-p |
| İmpedans |
75Ω |
| Bağlantı |
Küçük ve orta işletmeler |
| SDI çıkışı |
| Sinyal seviyesi |
800mVp-p±10% |
| Yükseliş/Yükseliş süresi |
< 0,8ns |
| HD-SDI Jitter |
< 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz |
| SDI Jitter |
< 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz |
| İmpedans |
75Ω |
| Bağlantı |
Küçük ve orta işletmeler |
| Optik Arayüz |
| SFP |
Simplex LC, 3,125Gbps. ≤120km iletim mesafesi |
| Standart SM dalga boyu |
1310nm, 1550nm. |
| CWDM dalga boyu |
ITU-T'ye göre 1270~1610nm, 20nm ızgara |
| Sıcaklık aralığı |
0 ~ 70 ̊C |
| Elektrikli |
| Güç |
5VDC, 1A |
| Tüketim |
<5W |

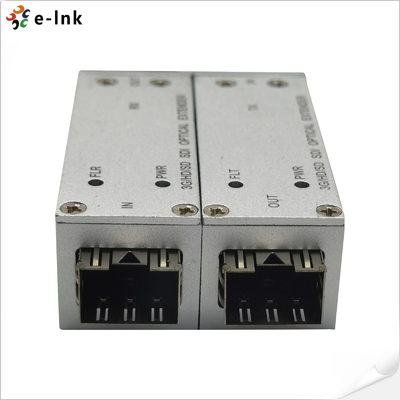

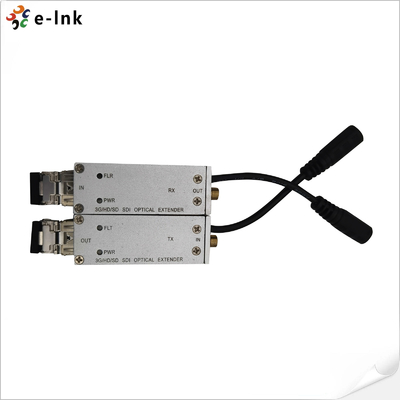

| LED gösterge |
| FLT |
Fiber bağlantı durumu (İletici) |
| FLR |
Fiber bağlantı durumu (Alıcı) |
| PWR |
Güç durumu |
| Mekanik |
| Boyutlar (LxWxH) |
58 x 21 x 20 mm |
| Ağırlık |
100g/çifte |
| Kaplama |
Alüminyum kasa |
| Montaj Seçenekleri |
Masaüstü |
| Çevre |
| Çalışma sıcaklığı |
-20°C+70°C |
| Depolama sıcaklığı |
-40°C+80°C |
| Çalışma Nemliği |
0~95% |
| MTBF |
≥100000 saat |
SDI Mikro Genişletici Fiber Optik Sipariş Bilgisi
| Model |
Açıklama |
| LNK-M3G-SMB1V-20 |
SMB 3G/HD/SD-SDI Optik Mikro Genişletici, 1310/1550nm, Simplex LC, Tek Mod, İletici ve Alıcı dahil olmak üzere 20KM, çiftler tarafından kullanılır |
SDI Mikro Genişletici Fiber OptikUygulama
