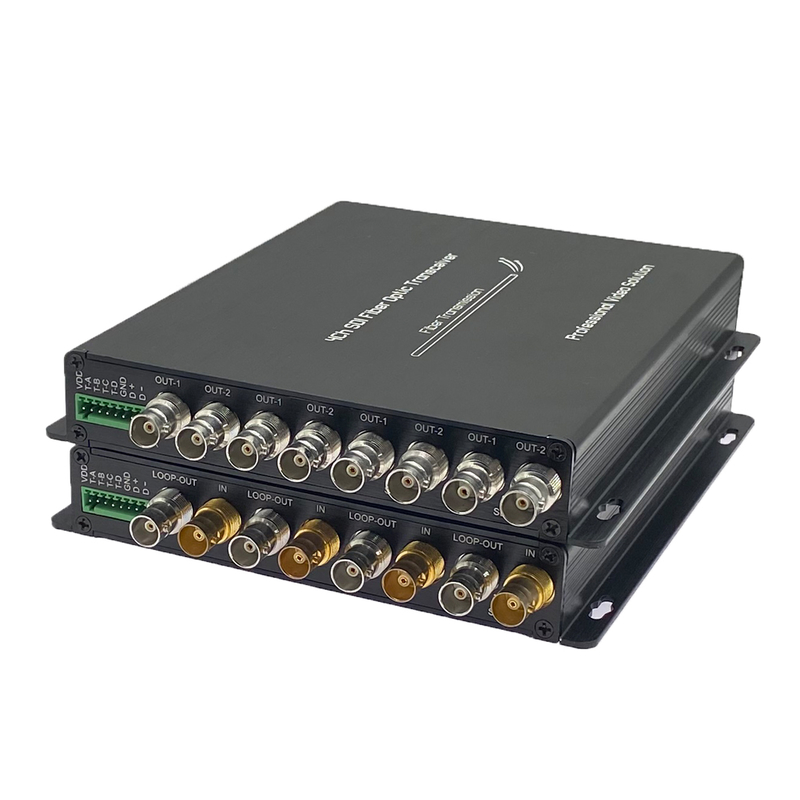

Tek bir fiber optik üzerinden 4 kanallı 3G/HD-SDI video iletir
Her video kanalı için döngü çıkışını destekler
Entegre 4 kanallı Tally ve çift yönlü RS485 veri
1080P 3G-SDI'ye kadar sıkıştırılmamış, yayın kalitesinde video
Tek modlu fiber ile 20 km'ye kadar iletim mesafesi
Sinyal kararlılığı için otomatik kablo eşitleme ve yeniden saat ayarı
Profesyonel SDI kamera sistemleriyle uyumlu
Geniş çalışma sıcaklığı aralığına sahip sağlam tasarım (-10℃ ila +55℃)
Teknik İndeksler
|
SDI Girişi |
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI ve Telekom/Veri iletişimi |
|
270Mbit/s - 1.48Gbit/s – 3Gbit/s |
|
|
Giriş sayısı: 4 |
|
|
Yansıma kaybı: >15DB |
|
|
Dengeleme: 0-150m @3Gb/s |
|
|
Konektör: BNC |
|
|
Optik |
Kanal: 1 |
|
Tip: tek modlu |
|
|
İletim mesafesi: 20km (Diğer mesafe İsteğe bağlı) |
|
|
Yansıma kaybı: > 15dB |
|
|
Titreşim: < 0.2UI |
|
|
Konektör: FC/UPC (SC, LC, ST isteğe bağlı) |
|
|
SDI Çıkışı |
Çıkış sayısı:4 |
|
Sinyal seviyesi: 800mV nominal |
|
|
Yükselme/düşme süresi: 200ps göstergesi |
|
|
Aşım: < %10 genlik |
|
|
Yansıma kaybı: >15dB |
|
|
Titreşim: < 0.2UI |
|
|
Konektör: 75Ω BNC |
|
|
Veri |
1Ch RS-485 (tam/yarım çift yönlü) ve NRZ, RZI ve Manchester'ı destekler |
|
RS485 için maks. 57600bps |
|
|
Konektör: Endüstriyel standart vida terminali |
|
|
4Ch Tally: A, B , C, D |
|
|
Güç ve çevresel gösterge |
Çalışma sıcaklığı: -10℃～＋55℃ |
|
Güç Girişi: 1A@12VDC |
|
|
EMI/RFI: FCC Bölüm 15 Sınıf A, AB EMC standardını karşılar |
|
|
Ortalama arızasız süre: >100000 saat |
|
|
SDI video formatı destekler |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
Sipariş Bilgileri
|
LNK-HDSDI-4V1D4T |
4-Ch HD-SDI Video Döngü çıkışlı + 1Ch geriye doğru RS485 + 4Ch Tally, SM 20km, FC, 1 verici ve 1 alıcı dahil, çiftler halinde kullanılır |
|
LNK-3GSDI-4V1D4T |
4-Ch 3G-SDI Video Döngü çıkışlı + geriye doğru RS485 + 4Ch Tally, SM 20km, FC, 1 verici ve 1 alıcı dahil, çiftler halinde kullanılır |

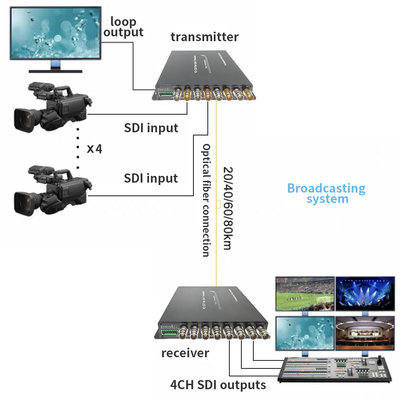

Uygulama
